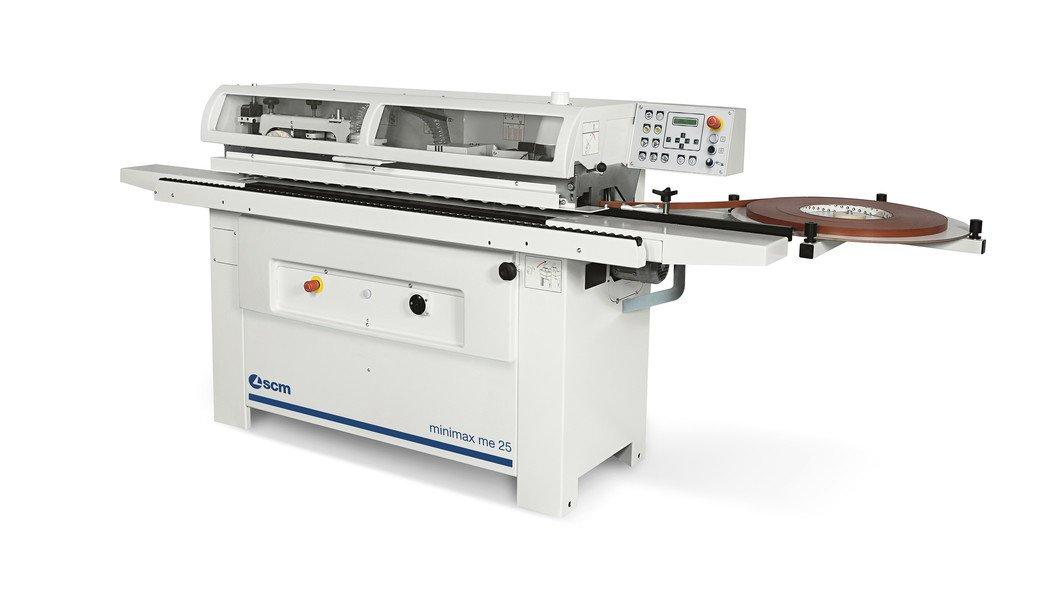

Крайкооблицювальний верстат SCM ME25 (SCM Group, Італія)

Базова комплектація:

— пульт керування з боку подавання заготівок;

— сталева моноблокова станина підвищеної стійкості та жорсткості, що гарантує збереження робочих налаштувань;

— верхній притискач у формі сталевої балки з рядом прогумованих роликів;

— високоякісна стрічка подавання;

— ручний механізм вертикального регулювання притискача з автоматичним перенастроюванням робочих вузлів на товщині оброблюваної заготовки;

— механічний індикатор настроювання товщини оброблюваної заготівки;

— додаткова роликова опора по всій довжині верстата

— виділений канал для видалення парів клею;

– централізований аспіраційний канал для відведення стружки;

— захисний кожух

— електричний блок керування з ПЛК, захист від перевантаження, кнопка аварійного зупинки.

РОБОЧІ ВЗЛИ

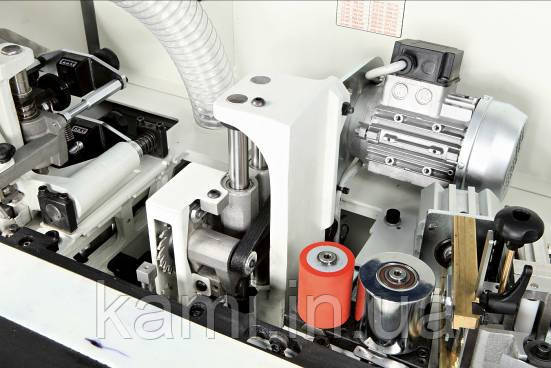

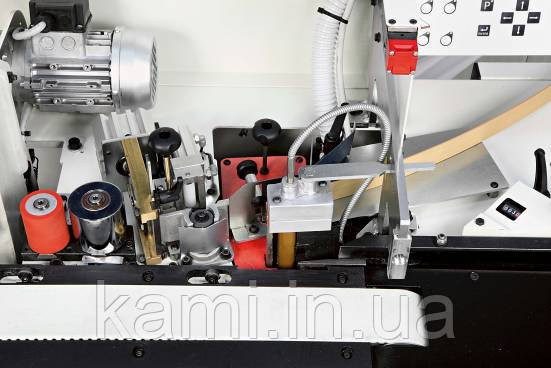

КЛЕЄВИЙ ПІЗЕЛ, ЗАВАНТАЧ І ПРИКАТКИ КРОМОЧНОГО МАТЕРІАЛУ

• Бачок для плавлення клею-розплаву з тефлоновим покриттям.

• Клеєнаносний ролик із розміщеним усередині нагрівальним елементом — для підтримки постійної температури клею.

• Настроювання температури клею з пульта керування, що наноситься.

• Механізм автоматичного подавання рулонного крайкового матеріалу завтовшки до 3 мм із гільйотиною для її відрізування.

• Круглий тримач рулону Ø730 мм.

• Блок із двох прикочувальних роликів.

• Механізм регулювання вхідної напрямної лінійки на товщину крайкового матеріалу з цифровим механічним індикатором.

• Перемикач для переведення клейової ванни в режим зниженої температури (паузи) після певного часу простою верстата

ТОРЦЕВИЙ ПЗЕЛ

для відрізування під кутом 90° звисів крайки на передньому та задньому торцях заготівки.

Положення торцювального диска налаштовується щодо точки різання за допомогою гурму, який забезпечує високу точність торцювання.

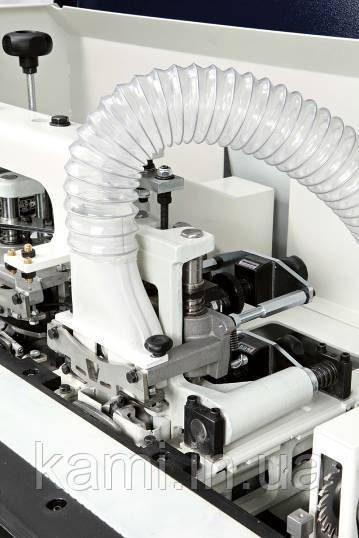

ФРЕЗЕРНИЙ ПЗЕЛ ДЛЯ ЗНЯТТЯ СВІСІВ

з фрезерним агрегатом, забезпеченим вертикальними та горизонтальними плоскими копірами для встановлення інструменту за місцем оброблення.

Вузол комплектується комбінованими фрезами Ø72 мм: радіусна частина різця використовується для зняття сваг із формуванням радіусного заокруглення (радіусом 2 мм або, на вимогу, 3 мм). Пряма частина різця використовується для зняття звісів крайкового матеріалу з масиву деревини завтовшки до 5 мм.

Для переходу між даними положеннями досить змістити фрези в осьовому напрямку. Товщина крайки зчитується за двома індикаторами.

ЦИКЛЕВИЙ ПЗЕЛ

для чистового оброблення крайок із ПВХ/АБС з радіусом 2 мм (на вимогу — 3 мм). Жорстка конструкція вузла унеможливлює вібрації і, як наслідок, дає змогу досягти високої якості оброблення. Точність оброблення забезпечується завдяки горизонтальним і вертикальним плоским копіям (з полірованими хромованими поверхнями), які слугують для точного встановлення ножів вузла за місцем оброблення.

Пара циклувальних ножів додається (R = 2 мм; на вимогу R = 3 мм).

Вузол обладнаний ручним механізмом відведення з робочого положення.

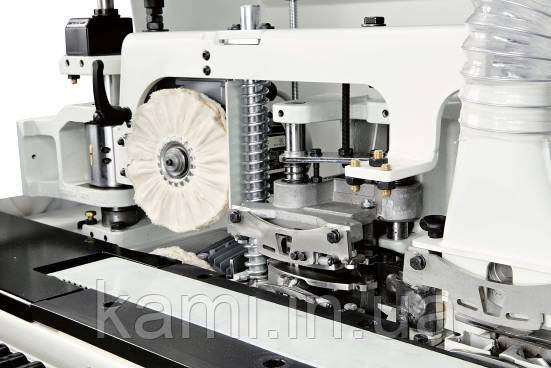

ПОЛІРОВАЛЬНИЙ ПЗЕЛ з двома незалежними агрегатами для очищення та полірування крайки.

Агрегати можуть регулюватися за вертикаллю та кутом нахилу для настроювання оптимального режиму очищення/полірування.
