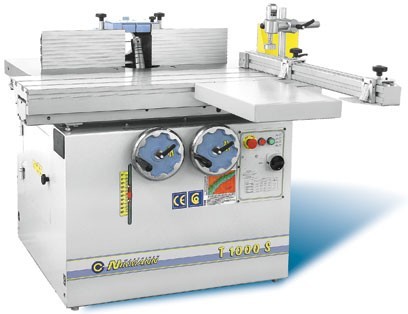

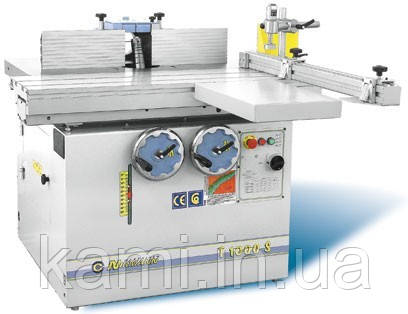

Верстат фрезерний із шипорізною кареткою та нахилом шпинделя Stomana Т 1000 S

Основні

Виробник

Stomana

Країна виробник

Болгарія

Стан

Нове

Нахилення шпинделя

90° / 45°

Розміри робочого столу, mm

1000 x 550

Потужність двигуна, kW (HP)

3.0 (4.0)

Діаметр шпинделя, mm

Ø 30

Вертикальний хід шпинделя, mm

175

Корисна довжина шпинделя, mm

125

Оберти шпинделя, min-1

1400 / 3500 / 6000 / 8000

Розміри формату столу, mm

1150 x 350

Максимальний діаметр інструмента (у разі профілювання), mm:

Ø 180

Максимальний діаметр інструмента (у разі шипорезання), mm:

Ø 250

Вага, кг

390

НАКЛОН ШПИНДЕЛЯ 0 - 45°

Покращує якість оброблення поверхні за різної глибини профілю на одній заготівці.

Робота без нахилу:

На верхньому малюнку швидкість у точці С набагато більша за швидкість у точці В, тому що R2 набагато більше R1. Тому якість оброблення поверхні D у точках В і C буде відрізнятися, а також може викликати перегрівання поверхні заготовки та інструменту.

Робота з нахилом:

Під час нахилу шпинделя швидкість у точках В і C практично однакова, тому що R2 не набагато більше R1. Це підвищує якість оброблення та збільшує ресурс інструмента.

ЗАХИСТНЕ ОГРАЖЕННЯ ШПІНДЕЛЮ

Кожух для фрез діаметром 250 мм у всіх моделях, крім Compact. У моделі Compact Ø180 мм.

Напрямні лінійки завдовжки 500 мм кожна.

У кожусі передбачений вихід під аспірацію Ø 120 мм.

СИСТЕМА ШВИДКОГО ПОЗИЦІОНУВАННЯ КОЖУХУ

Дає змогу швидко відновити задане настроювання напрямних лінійок після зняття кожуха.

НАСТРІЙКИ КОЖУХУ

Настроювання напрямних лінійок за міліметровими шкалами за допомогою зручних регулювальних гвинтів.

ТЕЛЕСКОПИЧЕСКАЯ ПОВОРОТНАЯ ЛИНЕЙКА

Телескопічна лінійка 900 мм + подовження 700 мм.

2 прапорці для шипорізних робіт.

Поворот лінійки на кут ±45° за шкалою з градусами.

Приставний стіл 500 х 320 мм виключає провисання габаритних заготівок.

ІНТЕГРАЛЬНІ НАПРЯМНІ

Дві напрямні лінійки загальною довжиною 1000 мм — ідеальна база під час оброблення.

Виключений підірвання деревини на краях, тому що висувні пластини скорочують відстань між напрямними лінійками та не дають змогу заготівці провалюватися всередину кожуха.

Додатковий захист рук оператора.

ЕКСЦЕНТРИКОВИЙ ПРИЖИМ

Фіксація заготівок на каретці за допомогою ексцентрикового притискання.

МОТОРНИЙ ВІДСЕК

Привод шпинделя від потужного двигуна за допомогою клиноремного передавання.

Литий чавунний стіл із ребрами жорсткості чудово гасить вібрації та забезпечує точність оброблення й жорсткість конструкції на всьому періоді експлуатації.

Шпиндельна чаша закрита захисним кожухом для кращого видалення стружки через підведений патрубок, що унеможливлює її потрапляння в моторний відсік.

ПЕРЕМИКЕННЯ СКОРОСТІВ

Здійснюється через швидке і зручне переставлення ременя. Передбачений механізм жорсткої фіксації шпинделя під час зміни інструмента. Індикація обраної частоти обертання за допомогою прапорця.

4 швидкості обертання шпинделя: 1400, 3500, 6000, 8000 об./хв.

Кінцевий вимикач унеможливлює ввімкнення верстата у разі заблокованого шпинделя, що відповідає європейським нормам безпеки.

ШИПОРЕЗНИЙ КОМПЛЕКТ (У МОДЕЛІ OPTIMAL НЕ ПРИСТОВУВАТИ)

Складається з:

· кожух для фрез Ø320 мм;

· чавунна шипомізна приставка для коротких заготівок;

· пересувний упор для фіксації заготівки до телескопічної лінійки.

Приставка дає змогу:

· зафіксувати заготівку максимально близько до фрези, що виключає її вібрації;

· зарізати шипи на коротких заготовках.

ЗАСТОСУНОК MORI

Притискає заготівку у двох площинах: зверху до столу та збоку до напрямних лінійок, що забезпечує точність оброблення та безпеку оператора.

НАПРЯМНІ КАРЕТИ

Каретка переміщається високоміцними загартованими сталевими напрямними пластинами.

Пластини за потреби можуть бути замінені, що робить ресурс каретки практично вічним.

Аналогічна конструкція реалізована провідними німецькими виробниками верстатів.

СИСТЕМА БЕЗПЕКИ

Відповідає європейським нормам. У разі відкритої кришки моторного відсіку спрацьовує кінцевий вимикач і блокує можливість увімкнення верстата (виділене зеленим).

Під час зміни інструмента шпиндель стопориться спеціальним штоком, одночасно спрацьовує коньовик (виділене червоним).

Це блокує вмикання верстата із застопореним шпинделем і дає змогу уникнути дорогого ремонту.

ПАНЕЛЬ КЕРУВАННЯ

Зручна та інформативна з зображенням:

· обрані частоти обертання шпинделя, об/хв;

· кутом нахилу шпинделя, °;

· маховиком підйому шпинделя;

· маховиком нахилу шпинделя;

· кнопками увімкнення;

· перемикачем напрямку обертання шпинделя (реверс), крім Compact;

· аварійним вимикачем.

СТОПОР КАРЕТКИ

Зручно використовувати під час поздовжнього фрезерування або роботи за шаблоном, коли не потрібне переміщення каретки.

Для зручного переміщення каретки передбачено дві ручки.

ПОПЕРЕДЖЕННЯ ПІД АВТОПОДАРТОК

У столі передбачені 4 отвори з різзю для встановлення автоподавача.

АСПІРАЦІЙНІ ПАТРУБКИ

Перший аспіраційний патрубок розташований під столом для ефективнішого видалення стружки зі шпиндельної чаші.

Другий патрубок міститься в захисному кожусі шпинделя.
