Virutex PM11D Шаблон для свердління меблевий кондуктор

Меблевий кондуктор (шаблон) Virutex PM11D призначений для точного свердління без розмітки отворів під з'єднання шкантами діаметром 8 мм або меблевими шурупами деталей меблів із ДСП, фанери або меблевого щита завтовшки 16 і 19 мм, а також завтовшки 18 мм — з урахуванням поправлення 1 мм під час торцевого засвердлювання.

Під час свердління отворів на площинах заготівок їх товщина значення не має.

Дає змогу без переналаштування виконувати присадку в меблевих деталях, точно зберігаючи водночас задані міжцентрові відстані.

Меблевий шаблон для свердління — незамінний інструмент для виконання невеликих замовлень зі збирання корпусних меблів, ремонту та припасування.

Завдяки високій точності інструмента не потрібне додаткове розмітка, переперевірка розмірів і додаткове припасування.

Інструмент дає змогу з легкістю виконувати свердління під з'єднання будь-якого типу — як за торцем, так і за пластами заготівки, кутові та Т-подібні.

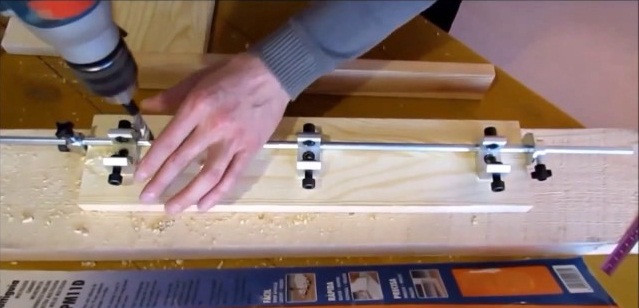

Стандартний комплект містить три кондуктори, які вільно позиціюються на круглій штанзі та фіксуються гвинтовим затискачем, бічні фіксатори, кутові вставки в кондуктори для оброблення панелей 16 мм, редукторні втулки діаметром 8 і 5 мм, виготовлені з зносостійкої легованої сталі, а також пластиковий обмежувач глибини свердління, що надівається на свердло.

Під час переходу між обробленням торців і пластівців, що з'єднуються, у межах одного виробу, наприклад, меблевого корпусу, не потрібно перенастроювати: кондуктор просто переставляється.

Довжина круглої штанги 660 мм, водночас урахуванням ширини бічних фіксаторів, найбільша ширина затискача заготівки становить 620 мм.

Під час виконання кутових з'єднань можливе виконання торцевого свердління і свердління в пласть з'єднуваних заготівок за одне налаштування шаблону. Водночас відстань від краю під час свердління в плату заготівки завтовшки 16 мм становитиме 8 мм (робота з вкладками). За торцевого свердління заготівок завтовшки 16 мм отвір буде розміщений точно між пластями (робота з вкладками).

Під час використання шаблону для свердління отворів за платами для кутового з'єднання відстань від центру отворів до торця заготівки становитиме 9,5 мм, що необхідно враховувати під час оброблення плит завтовшки 18 мм. Також під час свердління в торець заготівок завтовшки 18 мм отвори будуть зміщені на 1 мм, тобто розташовані в 9,5 від верхньої та 8,5 мм від нижньої пласти. З огляду на це зміщення під час збирання, можна свердліти деталі завтовшки 18 мм під кутові та Т-подібні з'єднання без втрати точності.

· 2546409 Комплект для нанесення клею SEM1

· 0999201 Кондуктор

· 0999038 Втулка перехідна Ø8/5 мм

· 0999041 Обмежувач глибини свердління, Ø 8 мм
