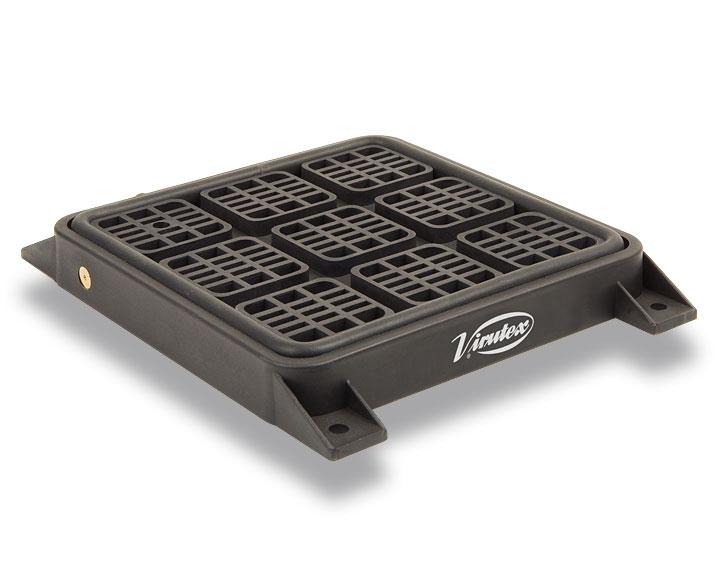

Базовий пневматичний модуль SVN 250 Virutex

Базовий пневматичний модуль розроблений для фіксації деталей із гладкою не пористою поверхнею за допомогою створення розрідження між основою модуля та деталлю. Модуль однаково придатний для фіксації як великих, так і маленьких деталей у різних положеннях.

Подавання стисненого повітря здійснюється від компресора. Компактний розмір дає змогу використовувати його як у цеху, так і на об'єкті з можливістю фіксування оброблюваної деталі як у вертикальному, так і горизонтальному положенні. Практично ідеальна оснастка для фіксації заготівок під час різних типів оброблення, як-от фрезерування, шліфування тощо. Конструкція робочої поверхні, розділеної на секції, дає змогу адаптувати розмір робочої зони в меншу сторону за допомогою ущільнювальних елементів різної довжини, що входять до стандартного комплекту постачання, що необхідно для фіксації маленьких деталей. Використання декількох модулів SVN250 дає змогу фіксувати великі панелі або деталі.

Базовий модуль SVN250 кріпиться до поверхні робочого стола за допомогою гвинтів через відповідні отвори в його основі. Для фіксації великогабаритних деталей, для унеможливлення провисання, рекомендується використовувати два й більше (залежно від розмірів і форми) пневматичних модулів. У цьому разі для під'єднання модулів до компресора та їх синхронізації рекомендується використовувати розподільний блок арт. 5046350 (не входить до стандартної комплектації). Розподільний блок дає змогу одночасно під'єднати до п'яти пневматичних базових модулів.

Стандартна комплектація

Вакуумний фіксатор SVN250 з попередньо встановленим ущільнювачем, прозорий повітропровід (з'єднувальна трубка) зі швидкороз'ємним з'єднувачем 1/4" і комплект із трьох ущільнювальних елементів на 3, 6 і 9 сегментів (арт. 5004282).

Додаткова комплектація

5004282 Комплект із трьох ущільнювальних елементів на 3, 6 і 9 сегментів.

8538005 З'єднувальна трубка, D.6 мм

5004283 З'єднувач 10х6 мм

5038044 Вентиль запірний mini M-H1/4

5038045 Розподільник 4H 1/8 2H 1/4

5038046 Швидкорознімний з'єднувач M1/4

5038047 Адаптер зі швидкорознімним з'єднанням для під'єднання повітроводу M-H 1/8-6

5038049 З'єднувач T-подібний

5046350 Розподільний блок у зборі.
