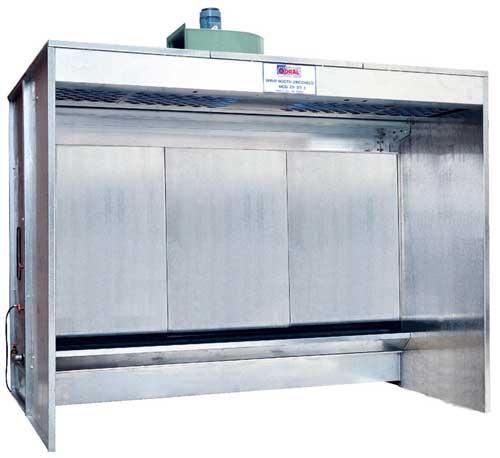

Фарбувальна камера з водяною завісою ZINCOVELO модель ZB (CORAL S. p.A., Італія)

Фарбувальна камера з водяною завісою ZINCOVELO   модель ZB (CORAL S. p.A., Італія)




Модель ZB водяній фарбувальною кабіни ZINCOVELO (CORAL S. p.A., Італія) включає передню зону всмоктування, дах з припливним пленумом і бічні стіни. Передбачена чотирирівнева система очищення повітря: потрійний каскадний водоспад і додаткова система фільтрації, яка складається з кокосово-волокнистих фільтрів з можливістю багаторазового їх використання.

Серія водяних фарбувальних кабін ZINCOVELO була спроектована, слідуючи критеріям багатоцільового використання, системи модульного виконання та ефективності. Стінки фарбувальної камери повністю сконструйовані з панелей, які зроблені з оцинкованої сталі і з'єднані між собою болтами.

З допомогою вентилятора у вибухобезпечному виконанні, встановленого на даху водяній фарбувальної камери, створюється розрядження, яке забезпечує всмоктування повітря. За допомогою водяної завіси відбувається осадження твердих пігментів фарби у збірній ванні.





Наступні два рівня водоспадів, розташованих усередині фарбувальної кабіни, очищають повітря від решти дрібних частинок фарби, перш ніж повітря дійде до наступного, сухого (повітряного) рівня фільтрації.



Повітряний рівень фільтрації водяній фарбувальної камери ZINCOVELO складається з кокосово-волокнистих фільтрів, спеціально створених для очищення повітря у водяному середовищі. Цей тип фільтра є найбільш підходящим для застосування з метою уловлювання частинок фарби і аерозолів при підвищеній вологості повітря. Фільтр складається з деревного волокна кокоса, аппретированного синтетичними гумовими смолами, які надають йому водовідштовхувальні властивості. Крім того, кокосове фільтр володіє великою здатністю накопичення фільтрованого матеріалу.

Така чотирирівнева система очищення повітря дозволяє вловлювати максимальнукількість фарби та осаджувати її в збірній ванні фарбувальної камери. Насос забезпечує циркуляцію води з ванн, перелив з яких утворює водяні завіси. В деяких версіях є ще дві додаткові бічні завіси для ще більшого поліпшення першій стадії фільтрації.

Бічні панелі і перегородки водяній фарбувальної камери є несучими, змонтований на даху відцентровий вентилятор.

Припливне пленум, розташований в даху водяній фарбувальної камери ZINCOVELO ZB забезпечує надходження чистого повітря безпосередньо до оператора при підключенні до припливної системи подачі повітря.

Відео по збірці фарбувальної камери https://www.youtube.com/watch?t=28&v=KnOJFaN6b8M

Фарбувальна камера ZINCOVELO з водяною завісою може мати різні виконання і модифікації:


l тільки всмоктуючий фронт (ZA);

l всмоктуючий фронт з додатковими бічними стінами і подовженою дахом (ZB);

l з додатковим активним водяним теплою підлогою, оснащеним ґратами (ZPGA);

l з активним водяним теплою підлогою і додатковими водяними бічними завісами (ZPGB).

l Крім того, також існує два варіанти висоти водяній фарбувальної камери ZINCOVELO - (модифікація N і H).

КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

Спеціальний корпус камери

Фарбувальна кабіна ZINCOVELO модель ZA складається з гальванічно оцинкованої бляхи і оснащена вентилятором у вибухобезпечному виконанні (але сам двигун - класу IP55), водяним насосом, пультом управління "Стандарт", фільтрами, гідравлічної арматурою і монтажним комплектом.

Така комплектація фарбувальною кабіни забезпечує довговічність експлуатації.

Модульна конструкція камери

Дозволяє швидко зібрати камеру за допомогою болтових з'єднань, робітниками не володіють високою кваліфікацією.

Водяна завіса

За допомогою циркуляційного насоса створюються водяна завіса на стінці камери. Сприяють осадженню твердих пігментів фарби, суспензій, аерозолів і активного видалення отриманих відходів із зони фарбування.

Потужні вентилятори з електродвигуни вибухобезпечного виконання

Високопродуктивні вентилятори дозволяють створювати збільшений повітряний потік для більш рівномірного розпилення лакофарбових матеріалів і ефективного видалення і очищення відходів. Забезпечується висока якість фарбування і безпеку роботи.

Взврывобезопасные світильники

Забезпечують ефективне безбликовое освітлення внутрішньої зони камери, де проводиться фарбування виробів методом обприскування. Дозволяє візуально контролювати якість поверхні при обробці.

Пульт управління

Зручно розташований на бічній стінці камери ергономічний пульт управління забезпечує зручність обслуговування і управління.



Комплект водяний камери при постачанні:

1. Металеві панелі;

2. Вентилятор у вибухобезпечному виконанні;

3. Двигун

4. Лампа

5. Водяний насос

6. Фільтри кокосово-волокнисті

7. Пульт управління «Стандарт»

8. Монтажний комплект

9. Упаковка на палети в ящики

Технические характеристики:

Модель	ZB2N	ZB3N	ZB4N	ZB5N	ZB6N	ZB2H	ZB3H	ZB4H	ZB5H	ZB6H
Продуктивність вентиляторів, м3/год	7400	11100	14800	18500	22100	8500	12700	17000	21200	25400
Потужність вентиляторів, кВт	1x2.2	1x3	1x4	2x2.2	2x3	1x2.2	1x4	2x2.2	2x3	2x4
Потужність насосів, кВт	1x0.55	1x0.75	1x1.1	1x1.5	2x0.75	1x0.55	1x0.75	1x1.1	1x1.5	2x0.75
Кількість кокосових фільтрів	2	3	4	5	6	2	3	4	5	6
Загальна висота, мм	3225	3245	3267	3225	3245	3525	3567	3525	3545	3567
Робоча висота, мм	2440	2440	2440	2440	2440	2740	2740	2740	2740	2740
Довжина, мм	2088	3088	4088	5088	6088	2088	3088	4088	5088	6088
Ширина, мм	2123	2123	2123	2123	2123	2123	2123	2123	2123	2123
Ціна, Євро	6864	8221	9169	12389	14345	6966	8303	10635	12941	14864

При розміщенні замовлення (при укладенні договору купівлі-продажу) Покупець здійснює передоплату за вказаний верстат в розмірі 80% вартості обладнання. Решту суми в розмірі 20% Покупець вносить при одержанн верстата зі складу Продавця р. в Запоріжжі.

Строк поставки верстата на склад Продавця в Україні становить 20 календарних днів від дати повідомлення про готовність верстата до відвантаження.

Термін виготовлення з моменту внесення передоплати 2 - 4 тижні, уточнюється в кожному конкретному випадку.

Термін доставки обладнання в Україну 21 робочий день.
