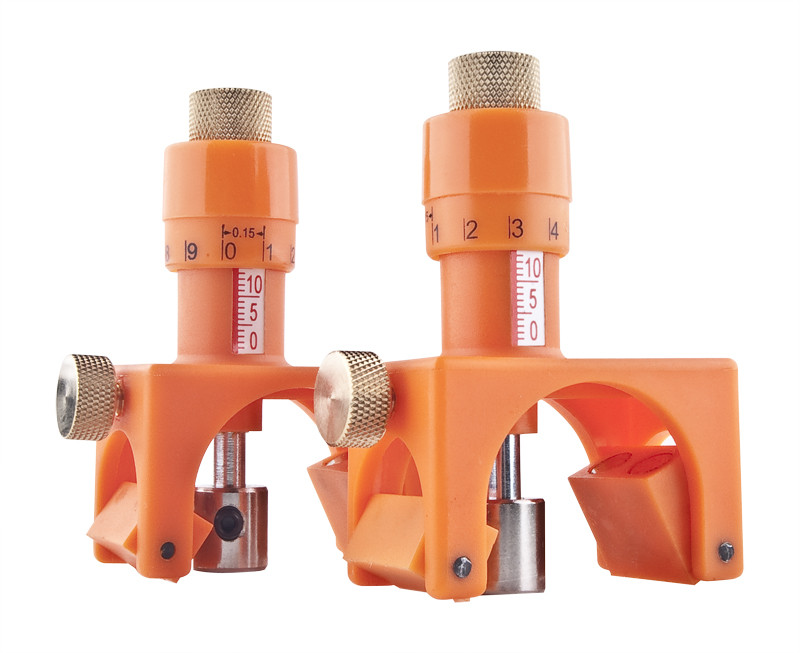

Пристрій для виставлення ножів в ножових барабанах CMT 792 Італія

Навіть кращі ножі не будуть працювати ідеально до тих пір, поки не встановлені правильно і вирівняні. Дану операцію можна швидко і якісно виконати за допомогою пристосування СМТ 792.

Інтегровані магніти одночасно утримують установник на корпусі фрези, а також лезо для ідеально точного регулювання. Комплект магнітних засобів призначений для високоточного виставлення ножів в ножових барабанах, застосовуваних на чотиристоронніх верстатах, а також для виставлення ножів в ножових валах на фугувальних та рейсмусових верстатах.

- підходить для ножового вала будь-якого діаметру;

- виставлення ножів без зняття валу;

- проста настройка;

- точне виставлення ножа

Виставлення ножів у ножовому барабані

1. Установка необхідного вильоту ножа відносно поверхні барабана виробляється за допомогою набору щупів на першому, а потім на другому магнітному пристосуванні.

2. Два магнітних пристосування встановлюються як показано на малюнку на краях ножового барабана. Ніж, який перебуває в ослабленому стані, "прилипає" до магнітного основи штока і потім фіксується (затискається) в барабані.

3. Виставлення ножів на першому нижньому барабані чотиристороннього верстата або на ножовому валу фугувального верстата.

Поставляється в дерев'яному пеналі.

3 варіанти установки
