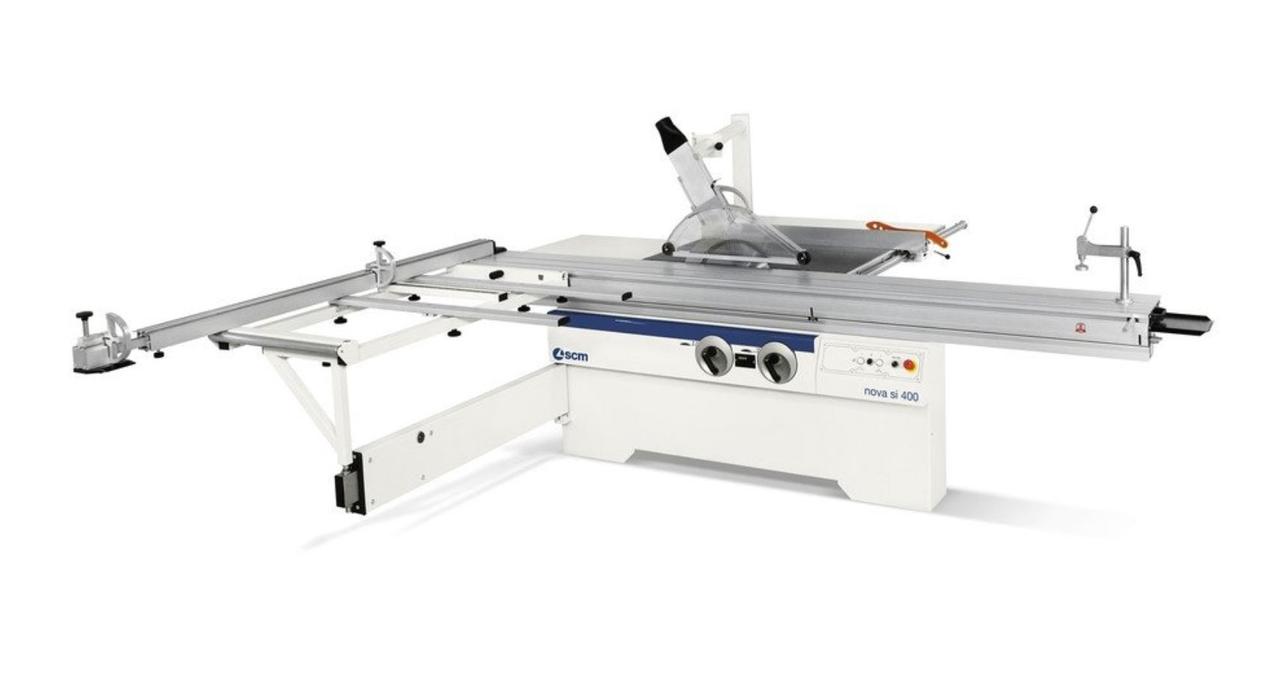

Форматно-розкрійний верстат SCM nova si 400 (SCM Group, Італія)

Форматно-розкрійний верстат Nova SI 400 призначений для невеликих і середніх компаній з виробництва корпусних меблів та столярних цехів. Верстат розрахований на експлуатацію в повну робочу зміну. Верстат виготовлений з європейських комплектуючих на підприємстві в Італії.

Рухома каретка

Переміщення рухомої каретки здійснюється за сталевим відшліфованим напрямних за допомогою блоків сталевих кульок, які має 4 точки дотику з лінійними напрямними. Напрямні завальцьовані в каретку, що істотно підвищує її довговічність і запобігає виникненню вібрацій в результаті різнотовщинності клейового шва.

Каретка шириною 360 мм забезпечує:

– тривалий багаторічний термін служби,

– високу точність розпилювання,

– плавне і легке переміщення.

Розміри каретки 360×3200 мм

Підтримуюча рамка (стіл)

Для роботи з великими плитами рамний стіл забезпечений неприводным роликом для полегшення операцій завантаження/вивантаження листів і масивної телескопічною лінійкою з метричною шкалою з двох сторін, висувається на 3200мм. Телескопічна лінійка швидко від'єднується і фіксується, дозволяючи виконувати кутові різи. Включає в себе:

– 1 ексцентриковий притиск,

– 2 відкидних упору.

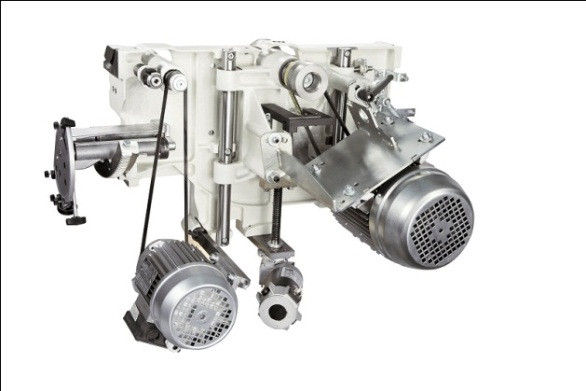

Пильний вузол

Масивний чавунний пільний вузол має замкнуту по контуру конструкцію, що підвищує жорсткість і повністю усуває можливі вібрації.

Плавне переміщення основної пили за рахунок використання двох циліндричних направляючих для переміщення.





У стандартній комплектації верстат оснащений електродвигунами наступних потужностей:

– основний двигун – 7,0 кВт;

– двигун підрізного вузла – 0,9 кВт.







Налаштування підрізного вузла

Положення підрізного вузла легко і швидко налаштовується з зовнішньої сторони верстата без використання гайкових ключів.

Дана система дозволяє виконувати настроювання верстата за мінімальний час.

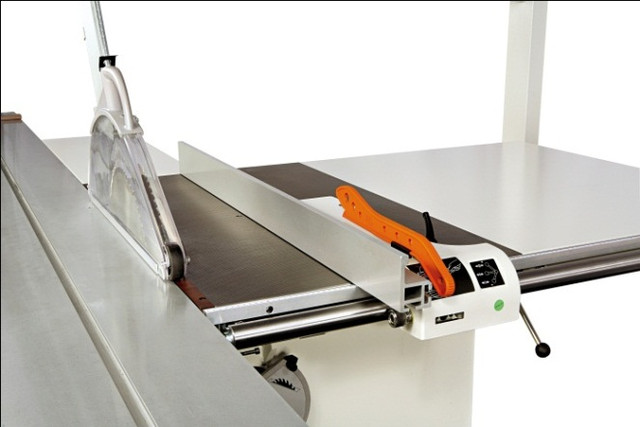

Напрямна лінійка для виконання рівнобіжних різів

Направлющая лінійка рівнобіжних різів дозволяє виконувати розкрій до 1270 мм

Основні особливості:

переміщається масивної циліндричній напрямній діаметром 40 мм,

– оснащена мікрометричної налаштуванням, що дозволяє легко і просто виконувати точну настройку ширини розкрою,

– профіль кріпиться до масивного чавунного супорта.

Система нахилу пильного вузла і переміщення основної пилки по висоті

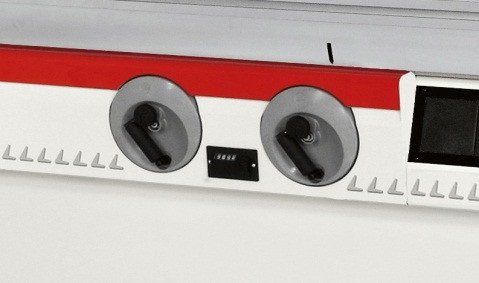

Маховики нахилу пильного вузла і переміщення основної пилки по висоті розташовані на лицьовій поверхні верстата, що спрощує його налаштування.

Маховичок нахилу пільного вузла дозволяє виконувати нахил пилкового вузла на кути від 90 до 45 градусів. Він оснащений механічним цифровим індикатором для виконання точного налаштування положення.

Экцентриковый притиск (1 шт.) для фіксації деталей у процесі розкрою входить в базову комплектацію верстата.
