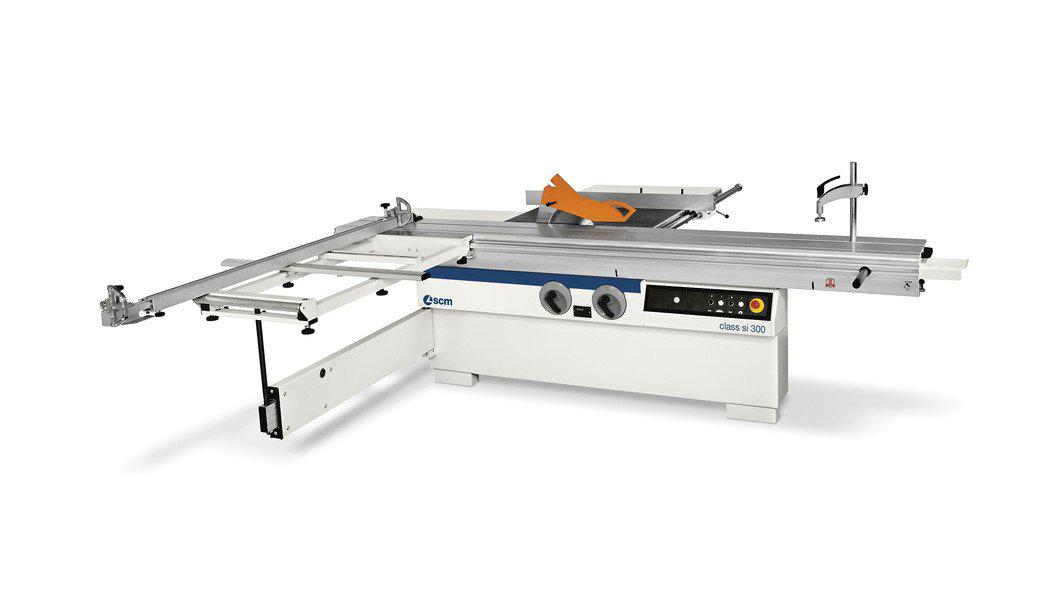

Форматно-розкрійний верстат SCM Class SI 300 (SCM Group, Італія)

Форматно-розкрійні верстати серії Class є своєрідними лідерами в лінійці форматно-раскроечних верстатів, що випускаються компанією SCM. Вони можуть використовуватися як в невеликих, так і у великих компаніях з виробництва корпусних меблів та столярних виробів. Верстат розрахований на експлуатацію в кілька робочих змін. Верстат виготовлений з європейських комплектуючих на підприємстві в Італії.

Рухома каретка

Каретка виготовлене з багатокамерного алюмінієвого профілю з анодованою поверхнею. Така конструкція забезпечує високу жорсткість і надійність роботи.

Переміщення рухомої каретки здійснюється за сталевим відшліфованим напрямних за допомогою блоків сталевих кульок. Напрямні завальцьовані в каретку, що істотно підвищує її довговічність і запобігає виникненню вібрацій в результаті різнотовщинності клейового шва.

Особливістю даної каретки є спеціальна «арочна форма направляючих (патент SCM), що забезпечує велику площу контакту кульки і направляючої. Дане рішення дозволяє уникнути будь-яких регулювань каретки протягом всього терміну експлуатації обладнання і значно збільшити її несучу здатність.

Каретка шириною 400 мм з «арочної» системою напрямних забезпечує:

– відсутність люфтів і будь-яких регулювань протягом усього терміну експлуатації,

– високу точність розпилювання,

– високу несучу здатність каретки;

– максимальна похибка установки напрямних ±0,05 по всій довжині каретки.

Підтримуюча рамка (стіл)

Для роботи з великими плитами рамний стіл забезпечений неприводным роликом для полегшення операцій завантаження/вивантаження листів і масивної телескопічною лінійкою з метричною шкалою, висувається на 3200мм. Телескопічна лінійка швидко від'єднується і фіксується, дозволяючи виконувати кутові різи. Включає в себе 2 відкидних упору.

Масивний телескопічний кронштейн виготовлений з екструдованого алюмінієвого профілю. Таке виконання дозволяє досягти плавного і ненаголошеного переміщення в процесі роботи.

Пильний вузол

Масивний чавунний пільний вузол має замкнуту по контуру конструкцію, що підвищує жорсткість і повністю усуває можливі вібрації.

Плавне переміщення основної пили за рахунок використання двох циліндричних направляючих для переміщення.

У стандартній комплектації верстат оснащений електродвигунами наступних потужностей:

– основний двигун – 5,0 кВт;

– двигун підрізного вузла – 0,9 кВт.

Налаштування підрізного вузла

Положення підрізного вузла легко і швидко налаштовується з зовнішньої сторони верстата без використання гайкових ключів.

Дана система дозволяє виконувати настроювання верстата за мінімальний час.

Напрямна лінійка для виконання рівнобіжних різів

Направлющая лінійка рівнобіжних різів дозволяє виконувати розкрій до 1270 мм

Основні особливості:

переміщається масивної циліндричній напрямній діаметром 40 мм,

– оснащена мікрометричної налаштуванням, що дозволяє легко і просто виконувати точну настройку ширини розкрою,

– профіль кріпиться до масивного чугунныму супорта.

Система нахилу пильного вузла і переміщення основної пилки по висоті

Маховички нахилу пильного вузла і переміщення основної пилки по висоті розташовані на лицьовій поверхні верстата, що спрощує його налаштування.

Маховичок нахилу пільного вузла дозволяє виконувати нахил пилкового вузла на кути від 90 до 45 градусів. Він оснащений механічним цифровим індикатором для виконання точного налаштування положення.

Экцентриковый притиск (1 шт.) для фіксації деталей у процесі розкрою входить в базову комплектацію верстата.
