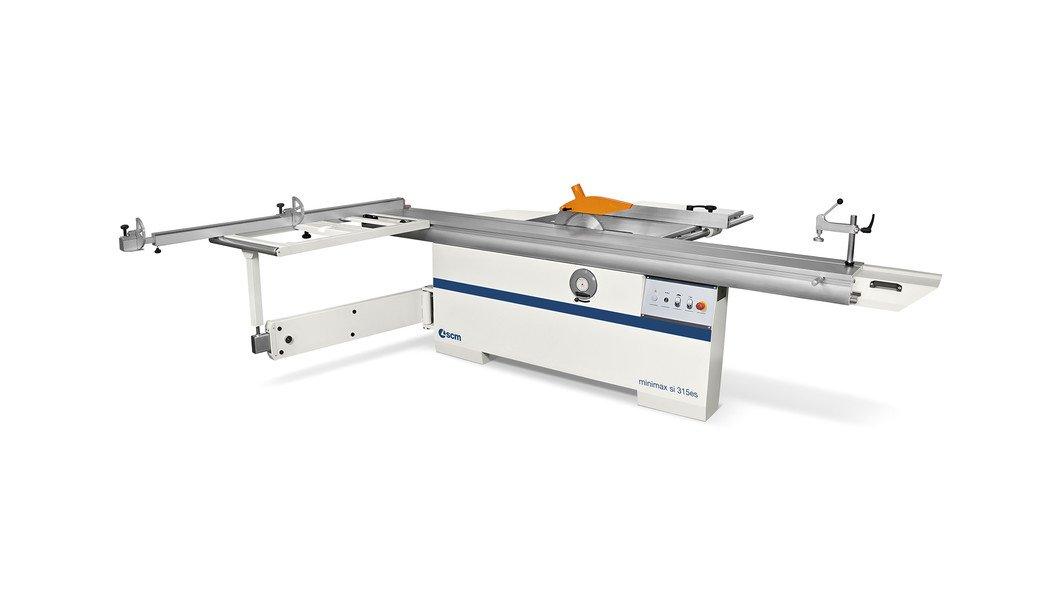

Форматно-розкрійний верстат Minimax S315 Elite (SCM Group, Італія)

Форматно-розкрійний верстат S315 Elite S призначений для невеликих компаній з виробництва корпусних меблів та столярних цехів. Верстат виготовлений з європейських комплектуючих на підприємстві в Італії.

Рухома каретка

Переміщення рухомої каретки здійснюється за сталевим відшліфованим напрямних за допомогою блоків сталевих кульок, які має 4 точки дотику з лінійними напрямними. Напрямні завальцьовані в каретку, що істотно підвищує її довговічність і запобігає виникненню вібрацій в результаті різнотовщинності клейового шва.

Каретка Minimax забезпечує:

– тривалий багаторічний термін служби,

– високу точність розпилювання,

– плавне і легке переміщення.

Розміри каретки 330×146×3200 мм

Підтримуюча рамка (стіл)

Для роботи з великими плитами рамний стіл забезпечений неприводным роликом для полегшення операцій завантаження/вивантаження листів і масивної телескопічною лінійкою з метричною шкалою, висувається на 3200 мм Телескопічна лінійка швидко від'єднується і фіксується, дозволяючи виконувати кутові різи. Включає в себе: – 1 ексцентриковий притиск, – 2 відкидних упору.

Розміри підтримуючої рамки – 1200х650 мм

Пильний вузол

Масивна чавунна конструкція пильного вузла виключає вібрації і дозволяє виконувати розпилювання навіть товстих заготовок з масивної деревини.

У стандартній комплектації верстат оснащений електродвигунами наступних потужностей:

– основний двигун – 5 кВт;

– двигун підрізного вузла – 0,55 кВт.

Налаштування підрізного вузла

Положення підрізного вузла легко і швидко налаштовується з зовнішньої сторони верстата без використання гайкових ключів.

Дана система дозволяє виконувати настроювання верстата за мінімальний час.



Напрямна лінійка для виконання рівнобіжних різів

Направлющая лінійка рівнобіжних різів дозволяє виконувати розкрій до 1270 мм

Основні особливості:

переміщається масивної циліндричній напрямній діаметром 45 мм,

– оснащена мікрометричної налаштуванням, що дозволяє легко і просто виконувати точну настройку ширини розкрою,

– профіль кріпиться до масивного чавунного супорта.

Система нахилу пильного вузла

Маховичок регулювання нахилу пильного вузла розташований на лицьовій поверхні верстата. Маховичок дозволяє виконувати нахил пилкового вузла на кути від 90 до 45 градусів.

Забезпечений шкалою для виконання точного налаштування положення.

Переміщення вузла при нахилі здійснюється за масивним бічних опорних блоків.

Экцентриковый притиск (1 шт.) для фіксації деталей у процесі розкрою входить в базову комплектацію верстата.
