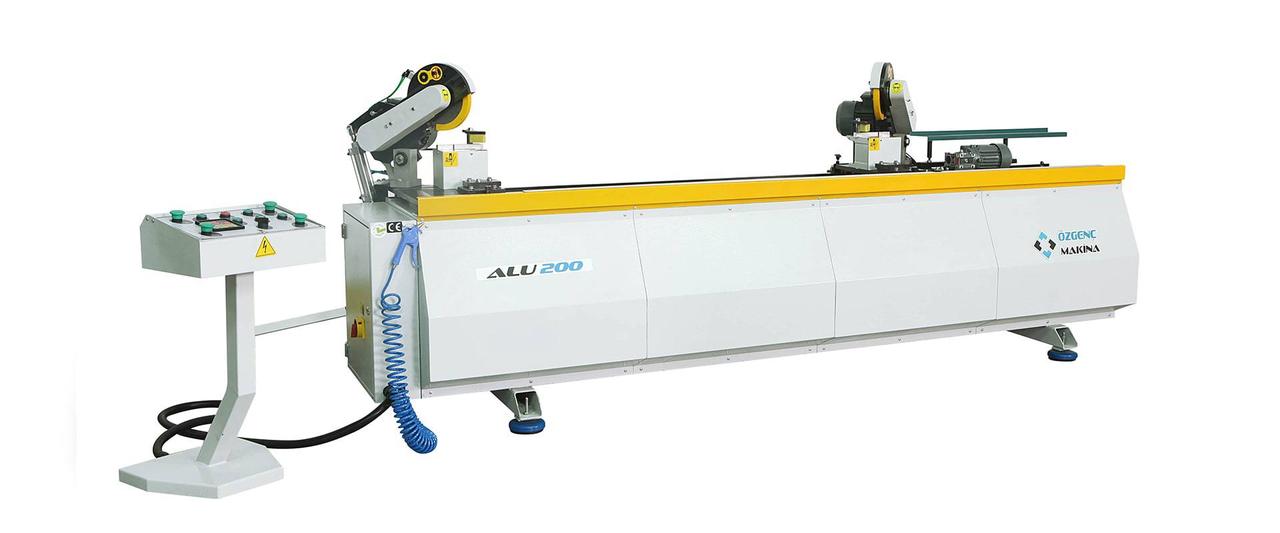

ALU 200 автоматичний двоголовочный верстат для різання і фрезерування алюмінієвого профілю

Верстат для пиляння і свердління алюмінієвих профілів

ALU 200 призначений для запиливания і свердління під кутом 45° у вертикальній площині алюмінієвих профілів, що використовуються у виробництві меблів.Необхідна довжина заготовки встановлюється з допомогою пересувається правого супорта і лінійки з мм-шкалою.

Запиливание відбувається одночасно з двох сторін, після цього циклу відбувається цикл свердління отворів для компонування. На кожній з обох сторін заготовки свердлиться по одному отвору.

Робочий інструмент – свердла. Завдяки тому, що запиливание і свердління відбувається за одну установку заготовки;

досягається висока точність при подальшому з'єднанні заготовок

Технічні характеристики:

Електроживлення 380 V, 50 Hz, 3 Ph

Електродвигуни пильних дисків 2×1,1 кВт, 4500 об/хв

Електродвигуни свердлильних груп 2×0,55 кВт, 3000 об/хв

Пильні диски 200×30 – 2 шт.

Хв./макс. довжина заготовки 190/2000 мм

Максимальний перетин заготівки 80×30 мм

Необхідний тиск повітря 6-7 Атм

Габарити верстата 800×2900×1500 мм

Вага 330 кг

Системи захисту у відповідності з нормами СЕ;

• Два пилкових диска;
• Два свердла;
• Два вертикальних пневматичних притиску;
• Ріжучі головки: одна рухома, друга – нерухома.
• Ручне позиціонування правого супорта;
• Зчитування розмірів за допомогою лінійки з мм-шкалою;
• Пневматичне управління опусканням пильних дисків;
• Пневматичне управління рухом свердлильних головок;
• Час одного робочого циклу 10-15 сек.
