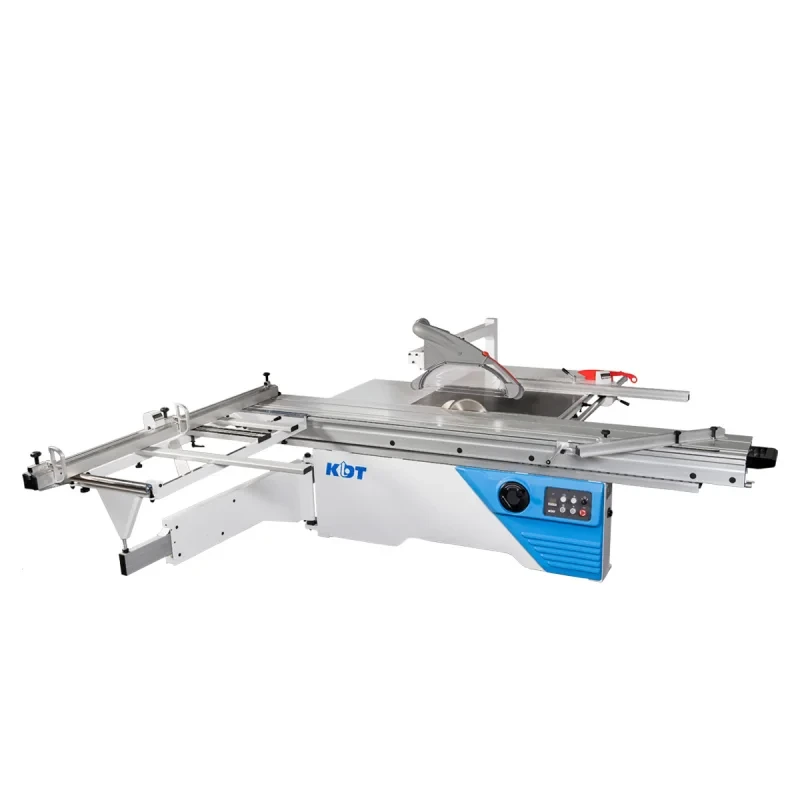

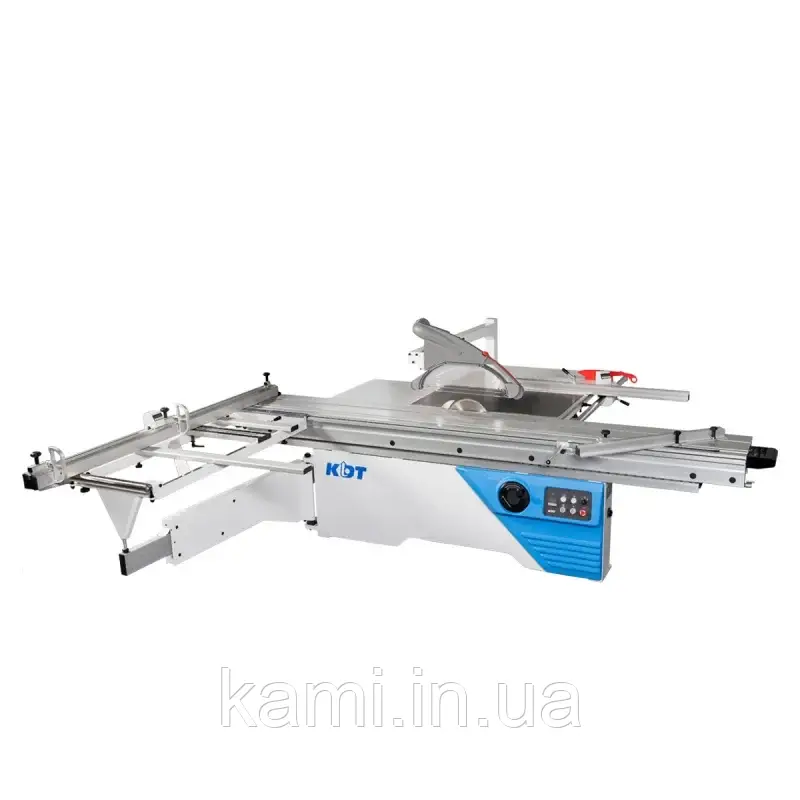

Форматно-розкрійний верстат KDT KS-132С з цифровою індикацією розмірів
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
- Немає в наявності
- Код: KS132С
- +380 (67) 618-02-56ЗАТОЧУВАННЯ інструменту, viber
- +380 (99) 550-67-20Відділ продажу інструменту
- +380 (67) 614-04-56Верстати для корпусних меблів
- +380 (96) 491-68-40Відділ продажу інструменту
Форматно-раскроечный станок KS-132C c наклоном пильного узла предназначен для чистового раскроя листового материала (ЛДСП, МДФ, фанеры, клееных щитов из массива, пластиков и т.д.) на заготовки по заданным размерам. Рекомендован предприятиям по выпуску мебели и столярных изделий, допускается использование при многосменном режиме работы.
Отличительные особенности
- Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка.
- Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них практически отсутствует вибрация;
- Мощная пильная каретка, изготовлена из алюминиевого многоячеистого профиля с шириной рабочей части 430 мм;
- Собственные электродвигатели на подрезную и основную пилу 1,1/5,5 кВт, позволяют использовать станок в многосменном режиме работы и распускать различный материал;
- Электро- подъем и опускание основного пильного диска;
- Прозрачный аспирационный защитный кожух СЕ на пилы, позволяет визуально контролировать процесс пиления, а также эффективно удалять опилки из зоны резания.
- На поперечном и продольном упорах установлены цифровые счетчики.
Конструктивные преимущества
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов.
Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка.
Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них практически отсутствует вибрация.
Линейные подшипники и направляющие от Тайваньской компании HIWIN.
Пульт управления станком с электро подъемом и опусканием основной пилы. Обеспечивает быстрые настройки пильного узла.
Угол наклона пильного узла 0-45° задается с помощью цифрового дисплея, что обеспечивает высокую точность позиционирования.
Рукоятка настройки подрезной пилы по горизонтали.
Удобная рукоятка настройки подрезной пилы по высоте, позволяет осуществлять быструю регулировку узла.
Полноформатные дополнительные столы позволяют распускать листы различных размеров.
Поперечный упор (линейка) оборудован двумя откидными упорами-флажками, один из которых имеет электронный цифровой дисплей для быстрой и точной настройки на необходимый размер.
При необходимости поперечный упор, может быть, развернут на угол от 0 – 45° для пиления под углом.
Продольный упор с электронным цифровым дисплеем позволяет оперативно и точно выставить необходимое значение. Толкатель для безопасной работы с узкими заготовками.
Прозрачный защитный кожух СЕ обеспечивает визуальный контроль распила, а также прекрасное удаление опилок из зоны резания.
Основной патрубок для удаления опилок находится в моторном отсеке.
Централизованная система смазки осуществляет смазку всех требующих обслуживание узлов и агрегатов.
Станок комплектуется режущим инструментом Leitz.
Комплект инструмента для обслуживания станка.
Характеристики форматного станка | |
Максимальные габариты раскраиваемого материала, мм | 3120x3200 |
Диаметр основной пилы, мм | 300 (350 опция)/30 |
Частота вращения основной пилы, об/мин | 4000/5000 |
Мощность привода основной пилы, кВт | 5,5 |
Диаметр подрезной пилы, мм | 120/22 |
Частота вращения подрезной пилы, об/мин | 8600 |
Мощность привода подрезной пилы, кВт | 1,1 |
Наклон пильного диска | 0-45° |
Максимальная высота пропила – 90°, мм | 80 (100 опция) |
Максимальное расстояние продольного упора от пильного диска, мм | 1250 |
Размеры подвижной каретки, мм | 3200х430 |
Диаметр патрубка для аспирации, мм | 80/100 |
Масса, кг | 900 |
Габариты ДxШxВ, мм | 3350х3450х1510 |
Основні | |
---|---|
Виробник | KDT Woodworking Machinery |
Країна виробник | Тайвань |
Додатковий сервіс | Установка, Сервісне обслуговування, Навчання |
Стан | Новий |
Розпилювання | Поздовжня, Поперечна, Під кутом |
Кут нахилу | 45 град. |
Споживана потужність | 6.6 кВт |
Кількість швидкостей | 2 шт. |
Швидкість обертання диска | 5000 об/хв |
Швидкість обертання додаткового диска | 8000 об/хв |
Максимальний діаметр диска | 300 мм |
Максимальний діаметр додаткового диска | 120 мм |
Діаметр посадкового отвору | 22 мм |
Хід каретки | 3200 мм |
Вид товару | Форматно-розкроювальні верстати |
Параметри мережі | |
Напруга | 380 В |
Загальні параметри | |
Вага | 900 кг |
Довжина | 3350 мм |
Ширина | 3450 мм |
Висота | 1510 мм |
- Ціна: Ціну уточнюйте
