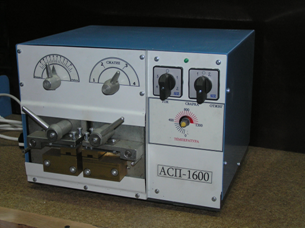

Апарат для зварювання стрічкових пил АСП-1600-50 ширина зварюваної пилки 20-50 мм

Апарат для зварювання стрічкових пил призначений для зварювання стрічкових пил методом стикового зварювання опором

Можливе зварювання будь-яких сталевих стрічкових пил товщиною 0,5...1,5 мм і шириною 20...50 мм. На замовлення можуть бути виготовлені апарати для зварювання стрічкових пилок в стик діаметром 1...9 мм.

Плавний відпал.

Верстат для зварювання стрічкових пил являє собою моноблочну конструкцію.

Живлення зварювального апарата здійснюється від двох фаз мережі 380 Ст.

Зварювальний апарат для стрічкових пилок складається з металевого корпусу, в якому розміщений зварювальний трансформатор і змонтована електрична схема.

Кінці зварюваної стрічкової пилки затискаються в губки апарату і сильно стискаються між собою спеціальним пристроєм.

В момент зварювання стрічкової пилки утворюється зварювальний стик за рахунок розплавлення кінців стрічки теплом, що виділяється в місці зварювання. При цьому проходить імпульс зварювального струму від зварювального трансформатора.

Для відновлення пластичності металу в зоні зварювального шва та прилеглих до шву областях стрічкової пили проводиться термообробка (відпал) зварювального стику. Так відновлюється пластичність стрічкової пилки

Перед початком зварювання на зварювальному апараті АСП-1600 необхідно налаштувати розмір `усадки` і `стискання`.

Стрічкова пила вставляється в розріз губок рівно посередині (тобто майбутній шов буде рівно посередині). Вибираємо величини `струму` і `режиму зварювання`.

Після зварювання необхідно зробити відпал шва стрічкової пилки, інакше вона може лопнути в стрічковій пилорамі. Температура відпалу підбирається таким чином, щоб шов нагрівся до темно-малинового кольору.
