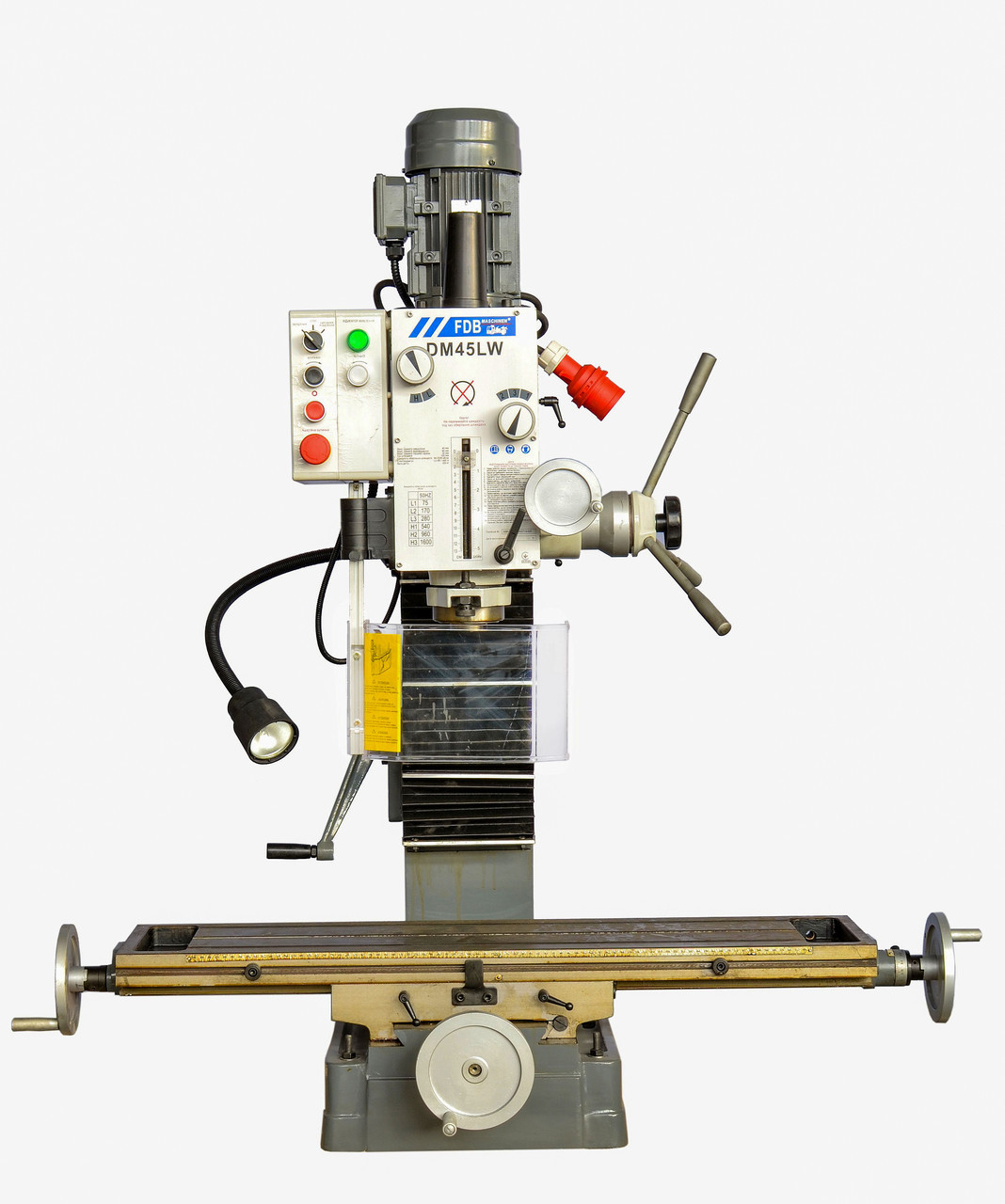

Свердлильно-фрезерний верстат FDB Maschinen DM45LW
- В наявності
- Код: 827198
142 000 грн
- +380 (67) 618-44-08Відділ інструменту, viber, telegram
- +380 (99) 550-67-20Відділ інструменту
- +380 (96) 491-68-40Відділ інструменту
- +380 (67) 614-04-56Верстати для корпусних меблів
Опис
Фрезерный станок по металлу FDB Maschinen DM45LW представляет собой профессиональную модель для крупной промышленности (машиностроение, серийное производство). Предназначен для универсальных работ с крупными заготовками из металла или пластмассы. Станок DM45LW характеризуют надежность сборки узлов, прочность конструкции и высокая производительность. Модель соответствует требованиям ЕС по безопасности.
Двигатель мощностью 1,5 кВт обеспечивает качественное выполнение работ при интенсивных нагрузках. Имея компактные размеры, станок устойчив и защищен от вибрации. Кроме того, его можно прикрепить к ровному основанию с помощью винтов. Для удобного управления модель DM45LW оснащена панелью с маркированными кнопками и регуляторами. Станок работает от электрической сети напряжением 380 В. Регулируемый рабочий стол имеет большие размеры для комфортной обработки крупногабаритных материалов.
Особенности оборудования:
Надежный настольный фрезерный станок FDB Maschinen DM 45LW по металлу с
механическим редуктором и резьбонарезными функциями.
Массивные чугунные корпус и основание рассчитаны на большие нагрузки.
Массивный гладкий стол с точной геометрией.
Широкий диапазон числа оборотов шпинделя 75-1600 об/мин.
Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,015 мм.
Масляная ванна зубчатого приводного механизма шпинделя.
Шлифованные и шабреные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
Два режима подачи пиноли: черновая и точная микрометрическая.
Режим резьбонарезания — автоматический реверс при смене направления подачи пиноли.
Поворотная на ± 90° фрезерная головка с возможностью работы в любом промежуточном положении.
Высокопроизводительный и экономичный 2-скоростной асинхронный электродвигатель.
Правое-левое вращение шпинделя.
Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.
Защита направляющих от попадания стружки.
Большеразмерный защитный экран с конечным выключателем.
Регулируемые упоры перемещения стола.
Легкочитаемая измерительная шкала на фронтальной части стола.
Технические характеристики:
| Модель | DM 45 LW |
| Электропитание | |
| Напряжение электродвигателя привода шпинделя, В | 380 В ~50 Гц |
| Мощность электродвигателя привода шпинделя, кВт | 1,5 |
| Тип электродвигателя привода шпинделя | асинхронный |
| Параметры инструмента | |
| Максимальный диаметр сверления (сталь), мм | 32 |
| Максимальный диаметр торцевого (дискового) фрезерования, мм | 80 |
| Максимальный диаметр вертикального фрезерования, мм | 32 |
| Шпиндель | |
| Количество ступеней | 2х3 |
| Регулировка оборотов | механическое |
| Скорость вращения шпинделя, об\мин | 75-1600 |
| Способ изменения скорости вращения шпинделя | механическое |
| Направление вращения шпинделя | вправо \ влево |
| Конус шпинделя | МК 4 |
| Резьба зажимной тяги шпинделя | М 12 |
| Перемещение пиноли, мм | 120 |
| Максимальное расстояние от центра шпинделя до колоны, мм | 230 |
| Максимальное расстояние от шпинделя до стола, мм | 480 |
| Фрезерная головка | |
| Диапазон угла поворота (наклона) шпиндельной головки, град | ± 90° |
| Перемещение шпиндельной головы (Z), мм | 300 |
| Подъем/опускание | ручное |
| Координатный стол | |
| Размер стола (ДхШ), мм | 1000х240 |
| Продольное перемещение стола (Х), мм | 760 |
| Поперечное перемещение стола (Y), мм | 230 |
| Размер Т-образных пазов, мм | 14 |
| Количество пазов, шт | 3 |
| Расстояние между пазами, мм | 63 |
| Максимальная нагрузка на стол, кг | н.д. |
| Регулировка глубины сверления | + |
| Функция нарезания резьбы | + |
| Точная подача пиноли | + |
| Подсветка рабочей зоны | + |
| Тумба под станок | - |
| УЦИ (устройство цифровой индикации) | опционально |
| СОЖ (система подачи охлаждающей жидкости) | опционально |
| Мощность электродвигателя СОЖ, Вт | - |
| Габаритные размеры собраного станка | |
| Длина, мм | 1330 |
| Ширина, мм | 780 |
| Высота, мм | 1430 |
| Масса станка, кг | 330 |
Характеристики
| Основні | |
|---|---|
| Виробник | FDB Maschinen |
Інформація для замовлення
- Ціна: 142 000 грн
