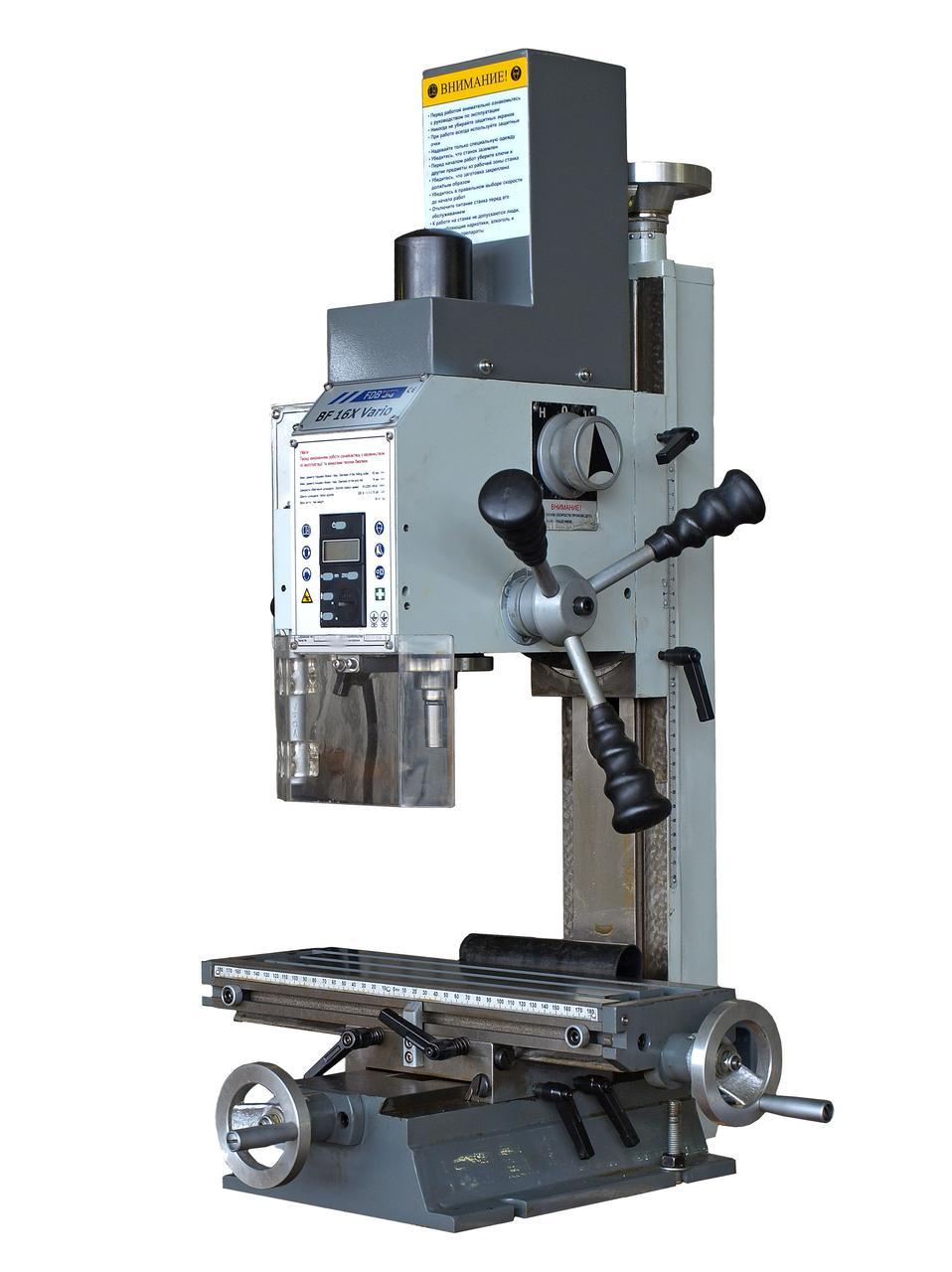

Свердлильно-фрезерний верстат FDB Maschinen BF16/18
- В наявності
- Код: 827714
65 000 грн
- +380 (67) 618-44-08Відділ інструменту, viber, telegram
- +380 (99) 550-67-20Відділ інструменту
- +380 (96) 491-68-40Відділ інструменту
- +380 (67) 614-04-56Верстати для корпусних меблів
Опис
Сверлильно-фрезерный станок FDB Maschinen BF 16 с ременным приводом шпинделя (модель 16/18) (прямой ременный привод от двигателя на шпиндель (отсутствие зубчатой передачи, промежуточного вала) предназначен для выполнения фрезерных, сверлильных, резьбонарезных работ с заготовками из цветных и черных металлов и их сплавов в условиях штучного производства. Благодаря совмещению операций фрезерования и сверление, сокращаются затраты на приобретение дополнительных станков, а также экономятся производственные площади. Станок BF 16 (модель 16/18) предназначен для эксплуатации в условиях штучного и мелкосерийного производства на предприятиях с невысокой нагрузкой, в ремонтных мастерских, инструментальных цехах, и т.д. Оборудование характеризуется легкостью освоения и эксплуатации, высокой надежностью, простотой обслуживания.
Правое-левое вращение шпинделя;
Защищенная кожухом направляющая фрезерной головки;
Короткая кинематиеская цепь;
Мощный электродвигатель;
Тонкая подача при фрезеровании;
Подача рукояткой при сверлении;
Регулируемый упор перемещения стола.
Характеристики
| Модель | BF16-18 |
| Электропитание | |
| Напряжение электродвигателя привода шпинделя, В | 220 В ~50 Гц |
| Мощность электродвигателя привода шпинделя, кВт | 0,75 |
| Тип электродвигателя привода шпинделя | асинхронный |
| Параметры инструмента | |
| Максимальный диаметр сверления (сталь), мм | 16 |
| Максимальный диаметр торцевого (дискового) фрезерования, мм | 50 |
| Максимальный диаметр вертикального фрезерования, мм | 16 |
| Шпиндель | |
| Количество ступеней | 1 |
| Регулировка оборотов | бесступенчатое регулирование |
| Скорость вращения шпинделя, об\мин | 50 - 2250 |
| Способ изменения скорости вращения шпинделя | Вариатор |
| Направление вращения шпинделя | вправо/влево |
| Конус шпинделя | MK 2 / M 10 |
| Резьба зажимной тяги шпинделя | М 12 |
| Перемещение пиноли, мм | 50 |
| Максимальное расстояние от центра шпинделя до колоны, мм | 165 |
| Максимальное расстояние от шпинделя до стола, мм | 240 |
| Фрезерная головка | |
| Диапазон угла поворота (наклона) шпиндельной головки, град | ± 90° |
| Перемещение шпиндельной головы (Z), мм | 205 |
| Подъем/опускание | ручное |
| Координатный стол | |
| Размер стола (ДхШ), мм | 400х120 |
| Продольное перемещение стола (Х), мм | 220 |
| Поперечное перемещение стола (Y), мм | 160 |
| Размер Т-образных пазов, мм | 10 |
| Количество пазов, шт | 3 |
| Расстояние между пазами, мм | 35 |
| Максимальная нагрузка на стол, кг | н.д. |
| Регулировка глубины сверления | - |
| Функция нарезания резьбы | - |
| Точная подача пиноли | Да |
| Подсветка рабочей зоны | - |
| Тумба под станок | - |
| УЦИ (устройство цифровой индикации) | опционально |
| СОЖ (система подачи охлаждающей жидкости) | - |
| Мощность электродвигателя СОЖ, Вт | - |
| Габаритные размеры собранного станка | |
| Длина, мм | 510 |
| Ширина, мм | 460 |
| Высота, мм | 845 |
| Масса станка, кг | 60 |
Характеристики
| Основні | |
|---|---|
| Споживана потужність | 0.75 кВт |
| Виробник | FDB Maschinen |
| Діаметр посадкового отвору | 50 мм |
| Країна виробник | Китай |
| ЧПУ | Ні |
| Оброблюваний матеріал | Металл, пластик |
| Кількість шпинделів | 1 шт. |
| Кут нахилу | 90 град. |
| Конус шпинделя верстата | мк2 |
| Стан | Новий |
| Загальні параметри | |
| Вага | 60 кг |
| Висота | 760 мм |
| Ширина | 450 мм |
| Довжина | 500 мм |
| Додаткові параметри | |
| Максимальний діаметр свердління | 16 мм |
| Ширина столу | 120 мм |
| Довжина столу | 400 мм |
| Кількість Т-образних пазів | 3 шт. |
| Ширина паза | 10 мм |
| Поздовжнє переміщення столу | 220 мм |
| Поперечне переміщення столу | 160 мм |
| Параметри мережі | |
| Частота | 50 GHz |
| Напруга | 220 В |
| Користувальницькі характеристики | |
| Тип верстата | свердлильно-фрезерний |
| Оберти шпинделя (об/хв) | 50 - 2250 |
| Відстань від шпинделя до столу (мм) | 210 |
| Регулювання обертів шпинделя | Безступінчасте |
| Максимальний діаметр кінцевої фрези (мм) | 16 |
| Максимальний діаметр торцевої фрези (мм) | 50 |
Інформація для замовлення
- Ціна: 65 000 грн
