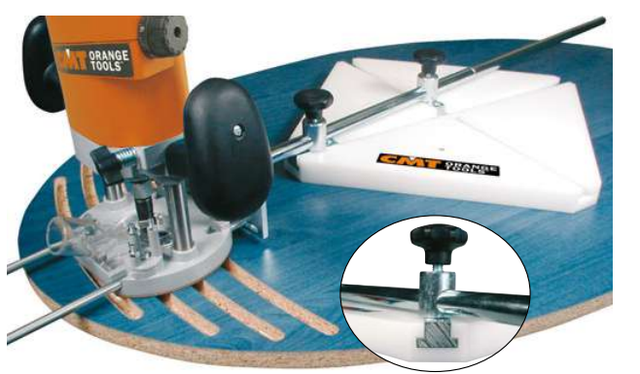

Пристрій СМТ3000 для вирізання еліпсів і округлостей

Пристрій для простого і швидкого фрезерування еліптичних кривих і кіл.

З допомогою двох повзунків T-образних перпендикулярних направляючих пазах бази можна вирізати еліпси, а використовуючи лише один повзунок - кола.



Обладнання

· ручний фрезер



Особливості

· точне і швидке виготовлення еліпсів і кіл

· проста настройка і зручна експлуатація

· система кріплення для будь-якого типу вертикального фрезера

· пластикова ПВХ база з перпендикулярними направляючими пазами з відмінним ковзанням

· високоточні Т-подібні напрямні пази і сталеві повзунки

· оцинковані металеві частини для захисту від корозії

· поставляється в картонній коробці разом з інструкцією по експлуатації



Спосіб застосування

· Визначте розміри і напрямки осей еліпса і його центр. Накресліть осі заготовки.

· Закріпіть пластикову базу з хрестовиною в перетині осей за допомогою саморізів або двосторонньої липкої стрічки.

· Встановіть обидва переміщуються фіксатора в базу (в різні Т – образні пази) а напрямну - в фіксатори як показано на рисунку.

· Встановіть фіксатор (A) в центр хрестовини, а фіксатор (B) – ближче до фрезеру, в паз, що відповідає напрямку більшої осі еліпса.

· Послабивши обидва кріпильних гвинта фіксаторів, встановіть виліт фрезера в положення для роботи. Затягніть гвинт-фіксатор (A), залишивши вільним фіксатор (B).

· Поверніть фрезер на 90°, поєднавши штангу фрезера з направляючою і малою віссю еліпса (не зміщуючи базу) – фіксатор (B) має опинитися у центрі хрестовини. Відрегулюйте виліт фрезера по малій осі еліпса, після чого затягніть гвинт-фіксатор (B).



Комплектація

· штанга, шт. - 1

· подовжувач штанги, шт. - 2

· напрямна підстави фрезера, шт. - 2

· сполучна пластина, шт. - 1

· база з Т-подібними направляючими, шт. - 1

· повзунок з фіксатором, шт. - 2

· гвинт M5 x 16, шт. - 2

· шайба для M5, шт. - 2

· гвинт M8 x 20, шт. - 1

· шайба для M8, шт. - 1

· шайба 8,4 x 16 x 1 для M8, шт. - 1

· кріпильний гвинт 4 x 35, шт. - 4

· гвинт кріплення фіксатора M4 x 25, шт. - 2

· Інструкція



Розміри в упаковці (мм) 405x360x54

Вага - 6,6 кг

Радіус різання min/max - 550/1500



Стандартна комплектація

1. штанга 400 мм - 1 шт

2. подовжувач штанги 400 мм - 2 шт.

3. напрямна стійка Ø10 мм 400 мм - 2 шт.

4. сполучна пластина - 1 шт.

5. база з Т-подібними направляючими - 1 шт.

6. повзунок з фіксатором - 2 шт.

7. набір кріплення - 1 шт.

8. інструкція

9. Розміри в упаковці (мм) 405x360x54
