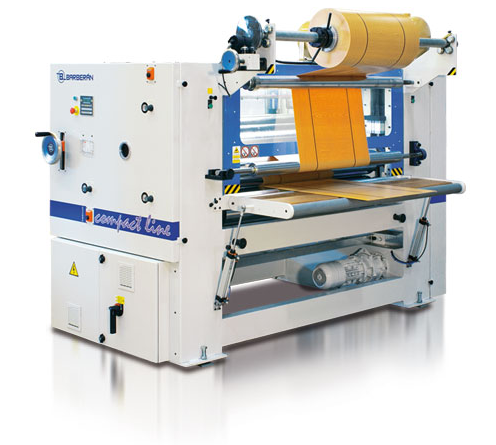

Компактна лінія для каширування Compact Line BARBERAN

- Під замовлення
- Оптом і в роздріб

Ціну уточнюйте
- +380 (67) 618-44-08Відділ продажу інструменту, viber
- +380 (67) 614-04-56Обладнання для корпусних меблів
- +380 (67) 618-02-56Заточування інструменту, viber
- +380 (99) 550-67-20Бухгалтерія
Опис
1. КОМПАКТНИЙ ЛАМІНАТОР ДЛЯ НАНЕСЕННЯ РУЛОННОГО МАТЕРІАЛУ З ВИКОРИСТАННЯМ КЛЕЇВ-РОЗПЛАВІВ
Кашировальный верстат обладнаний головкою для нанесення клею на верхню поверхню
панелей з допомогою клеенаносящего і дозуючого нагрітих металевих валів з
можливістю контролю температури за допомогою термостата для нанесення клеїв-розплавів
на плоскі поверхні.
Вали нагріваються за допомогою нагрівальних елементів в олійно
бані і з'єднані з розширювальним бачком для масла за рахунок обертального з'єднання.
Детектор рівня клею контролює подачу клею до валів. Також включена размоточная
станція для рулонного матеріалу та каландр з гумовими валами для негайного
прикочування цього матеріалу.
Верстат обладнаний 4 редукторными двигунами з електронним регулюванням швидкості для
приведення до руху вала нанесення, дозування, транспортера і останній з ланцюговим
приводом для притискних валів. Похилі столи з 2 пневмоцилиндрами для підйому
розташовані на вході і виході з верстата. Моторизований роликовий стіл на вході з
регульованими напраляющими і на виході дерев'яний стіл для відрізу плівки вручну.
Клеенаносящая головка обладнана ексклюзивною системою Барберан на 4 колонах.
Верхній притискний вал розташований на пневмоциліндрі, які дозволяють регулювати
тиск з допомогою ручного редуктора на панелі управління. Система підйому з
электрошпинделями і числовим зчитуванням висоти. Нижні вали зафіксовані на
опорах. Встановлена штанга для контролю товщини вхідної заготовки для захисту валів, а
також лоток клеенаносящем вузлі для полегшення очищення валів по закінченні роботи.
![]() |
Размоточная група знаходиться у верхній частині верстата і подає плівку для нанесення на панелі з нанесеним клеєм. Складається з валу, на який розміщується бобіна, центрується і фіксується з допомогою бічних фіксуючих конусів. Включений дисковий гальмо (регульований) для регулювання натягу плівки і ручний пристрій для корекції напрямки плівки збоку. Доступ до валів виконується через прозорих 2 вікна – переднього і заднього, які піднімаються пневмаически і обладнані системою безпеки РЄ, при якій при відкритті вікон зупиняється рух валів. Вали можна чистити в рух натисненням кнопки, яка дозволяє їх обертання по 25 мм при їх максимальному розведенні (80 мм). Верхнє покриття підготовлено для з'єднання з мережею витяжки на фабриці. Контрольна панель – піднята (захист IP-55 ) і обладнана кпопками управління, цифровим вікном для контролю швидкості і загальної аварійною зупинкою. Включено флюоресцентное освітлення кабіни. Примітка: Цей верстат вимагає додатково плавильного пристрої для клею-розплаву. |
2. БАРАБАННЕ ПЛАВИЛЬНЕ ПРИСТРІЙ ДЛЯ клею-розплаву PUR
Обігріваюча плита для бідонів на 200 кг з плавильної потужністю 120 кг/годину. Включено 2 пістолети і відповідні нагріваються шланги.
![]() |
- Два канали термального контролю (шланг і плита). - З'єднання з головною машиною для запуску/зупинки насоса. - Регулювання швидкості двигуна вручну і в автоматическос режимі. - LCD монітор для візуалізації даних. - Функціональний режим СІД (світлодіод) - Термальний контроль СІД з подвійною функцією. Індикатори температури нагрівачів і вибраний канал для регулювання температури. - Сигналізація аварійного стану щупа. - Сигналізація підвищеної температури. Відповідає вимогам і нормам РЄ, VDE. |
3. МОДУЛЬ КОРОТКОХВИЛЬОВИХ ІНФРАЧЕРВОНИХ ЛАМП
Для попереднього нагрівання або сушіння плоских поверхонь панелей з допомогою
інфрачервоного (ІЧ) випромінювання. Складається з високоглянцевого алюмінієвого відбивача з
коротковолновыми ІК лампами миттєвої дії, розташованими горизонтально. В
верхній частині відбивача розташовані вентилятори для забезпечення охолодження ІК ламп. .
Модуль включає електрошафа, двоступінчастий перемикач потужності нагріву, а
також дві опори для відбивача , регульовані по висоті. Модуль встановлюється на
транспортері, який повинен бути запропонований окремою позицією.
![]() |
Номінальна ширина, в 1.400 мм Кількість ламп і потужність кожної лампи, кВт 12x 2 Загальна потужність, кВт 24 |
4. ВІЛЬНО ПРИВОДНИЙ РОЛИКОВИЙ КОНВЕЄР
Роликовий конвеєр на вході, виході або для з'єднання двох верстатів, що працюють на
різних швидкостях, у складі виробничих ліній.
Переміщення виконується з допомогою приводних роликів , встановлених на
шарикопідшипниках з перманентної мастилом. Привід роликів здійснюється нескінченною
ланцюгом. Якщо швидкість передвигаемых деталей перевищує швидкість подачі, ролики переходять
у вільне обертання. Приводні елементи закриті по всій довжині конвеєра з щитком
гнутої жерсті.
Швидкість подачі варіатором з вбудованим аналоговим індикатором
![]() |
Загальна довжина верстата, мм 2.920 Номінальна ширина, в 1.400 мм Ширина проходу, в 1.350 мм Робоча висота, мм 910 ± 30 Діаметр ролико транспортера, мм 65 Відстань між транспортними валами, в 145 мм Потужність двигуна/їй конвеєра, Квт 0,37 Регульована швидкість подачі, м/хв 5 - 25 Контрольна сторона: права = 0, ліва = 1 0 |
Детальну інформацію запитуйте у фахівців ТОВ "КАМІ 7"
Характеристики
Основні | |
---|---|
Виробник | Barberan |
Країна виробник | Іспанія |
Інформація для замовлення
- Ціна: Ціну уточнюйте
