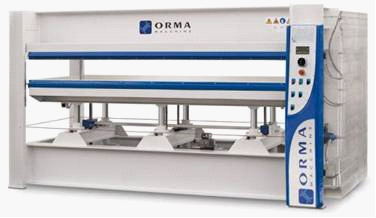

Гарячий прес ORMA NPC DIGIT

Обладнання призначене для покриття плоских панелей і щитів синтетичними плівками, натуральним шпоном. Широка номенклатура вироблених фірмою ORMA-Macchine гарячих пресів NPC дозволяє вибрати модель, найбільш відповідну для тієї чи іншої технологічної операції.

Опис конструкції
Прес виготовлений із зварених балок, що забезпечує велику міцність і надійність.

Гідравлічна система

Гідравлічне обладнання складається з гідродинамічної станції з подвійним насосом, зануреним в масло.

- Насос швидкого закриття з високою продуктивністю і низьким тиском.

- Насос робочий повільного нагнітання тиску малої продуктивності і високого тиску.

Олійна гідростанція, обладнана механічним клапаном безпеки та управління електроклапаном, встановлена на масляному бачку. Розмір бака гарантує безперебійну роботу обладнання гідродинамічного.

- Циліндри покриті товстим шаром хрому, що забезпечує плавний підйом/опускання і більш тривалий термін роботи сальників і поршнів.

- Всі поршні прикріплені болтами до рами преса, що спрощує демонтаж при сервісному обслуговуванні.

- Двоконтурна гідравлічна система забезпечує високу надійність роботи.

Сталеві циліндри виготовлені для використання в масляному середовищі і спроектовані для безпечної роботи при максимальному припустимому тиску.

Гідравлічний циліндр, що використовується в пресах NPC:

1. Хромований стрижень
2. Туга гайка
3. Втулка
4. Сальник
5. Втулка
6. Корпус циліндра

Механічні елементи

Всі преси серії NPC укомплектовані системою зубчастих рейок і 4 боковими направляючими, що забезпечує абсолютну паралельність підйому/опускання рухомої плити. Всі преси обладнані захистом по периметру. Завдяки цій захист забезпечується зупинка або блокування рухомої плити з будь-якої сторони преса.

Збірна плита.

Ця плита виготовлена із сталевого листа (B), під яким розташований змійовик (C) для циркуляції теплоносія, ребра жорсткості (D) і теплоізолюючий матеріал (F). Робоча поверхня плити покрита алюмінієвим листом (A). Збірна плита розрахована на максимальну температуру нагрівання до 120 0С і витримує питомий тиск до 5 кгс/см2.

Панель управління преса NPC DIGIT максимально зручна і спрощена. На ній знаходяться головний вимикач, кнопка аварійного вимикання, кнопки відкривання і закривання преса, сигнальні лампи і PLC (програмований логічний контролер). Саме використання PLC дозволило розширити можливості і спростити керування пресом. Стало можливим програмувати: робочий тиск, температуру нагрівання плит, час пресування, вмикання і вимикання пари гідроциліндрів (стандарт для пресів з 8 або 10 гідроциліндрами, опція для пресів з гідроциліндрами 6). Крім того, з'явилася можливість, якої не було у старих моделей NPC. Можна запрограмувати дату, день тижня і час включення і виключення циркуляційного насоса і системи нагрівання плит. Для чого це потрібно? Нагрівання плит преса до необхідної температури займає від 40 до 60 хвилин. Щоб не витрачати даремно робочий час можна запрограмувати включення системи нагріву, так щоб до моменту початку робочої зміни плити преса вже нагрілися. Але це ще не все. У разі виникнення неполадки прес автоматично вимикається і на екрані PLC з'являється повідомлення із зазначенням причини вимкнення (самодіагностика).

Технічні характеристики
