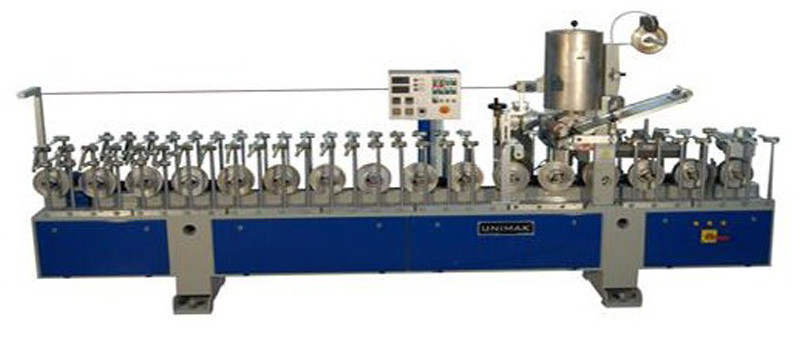

PW 20 F4-E Ламінуючий верстат для огорнення МДФ профілів простої геометрії

PW 20 F4-E Ламінуючий верстат для огорнення

МДФ профілів простої геометрії

з використанням термоплавкого клею ЕВА

Тип клею: ЕВА і ПО.

Покриваються профіль: МДФ, Масив дерева, плінтуси.

Покриває плівка: Фініш (Папір), Шпон рулонний і листовий, ПП.

Макс. ширина плівки: 20-200 мм

Макс. ширина профілю: 12-200 мм

Макс. висота профілю: 110 мм

Хв. довжина профілю: 500 мм

Макс. швидкість ламінування: 0-47 м/хв (змінюється в залежності від ширини плівки)

Потужність верстата: 35 кВт., 380 Ст.

Робоча висота: 900 мм

Ефективна робоча довжина: 4000 мм



Стандартна комплектація:

1. Профіль пересувається по подвоєним транспортуючих колесам (D200 x 15мм), які з легкістю регулюються на осях і пов'язані з приводом за допомогою коробки передач. Для зручної подачі профілю використовуються направляючі шаблони.

2. Вузол очищення поверхні профілю: Верхня щітка 0,37 кВт(900 об/хв), 300мм х D140мм, струбкой для витяжки пилу D60мм.

3. ІК лампи з регулюванням потужності для розігріву і підготовки профілю: 1,5 кВт х 2 шт.

4. Пересувна панель управління.

5. Датчик з плавним зміною швидкості верстата.

6. Пневмовал для плівки діаметром 152мм, ширини 200мм. Вал оснащений гальмівною системою для установки тяги плівки з постійним підведенням повітря і градуйовано лінійкою по всій довжині. Для більш точного регулювання положення плівки, вал позиціонується в ручному режимі.

7. Система нанесення ЕВА клею:

7.1. Ємність для клею 20 лт. з термо-ізоляцією і потужністю нагріву 2 х 3 кВт.

7.2. Двох-рівневий контроль температури попереднього підігріву і плавлення клею.

7.3. Регулятори температури для кожної зони підігріву.

7.4. Рифлений ролик нанесення клею. Максимальна ширина 200 мм

7.5. Ванна скупчування клею з тефлоновим покриттям і потужністю нагріву 3 х 1 кВт.

7.6. Ручна установка товщини нанесення клею.

7.7. Регульований по висоті силіконовий ролик з пневматичним притиском для прикочування плівки та шпону до гофрованого ролику. Притиснення ролика спрацьовує автоматично при наявності плівки і профілю під оптичними сенсорами.

7.8. Магазин с боковыми ограничителями для складирования и подачи листовых материалов.

8. Механическая система позиционирования, которая удерживает плёнку в настроенном положении.

9. Широкий прижимной вал, регулируемый по высоте.

10. Термообдув профилей 4 фенами мощностью по 3 кВт. каждый. Фены согревают плёнку, профиль и реактивируют клей на загибах.

11. 102 шт. прижимных роликов различных форм. Имеются 3-х плотностей: 45 (синие), 60 (зеленые) и 80 (красные) shore. Ролики с легкостью устанавливаются и регулируются согласно геометрии профиля.

12. Станок укомплектован системой аварийной остановки вдоль всей длины.

13. Конструкция соответствует международным нормам электрической и механической безопасности СЕ. Электрическое оснащение станка строго соответствует его технической документации. Документация выдается на русском языке.
