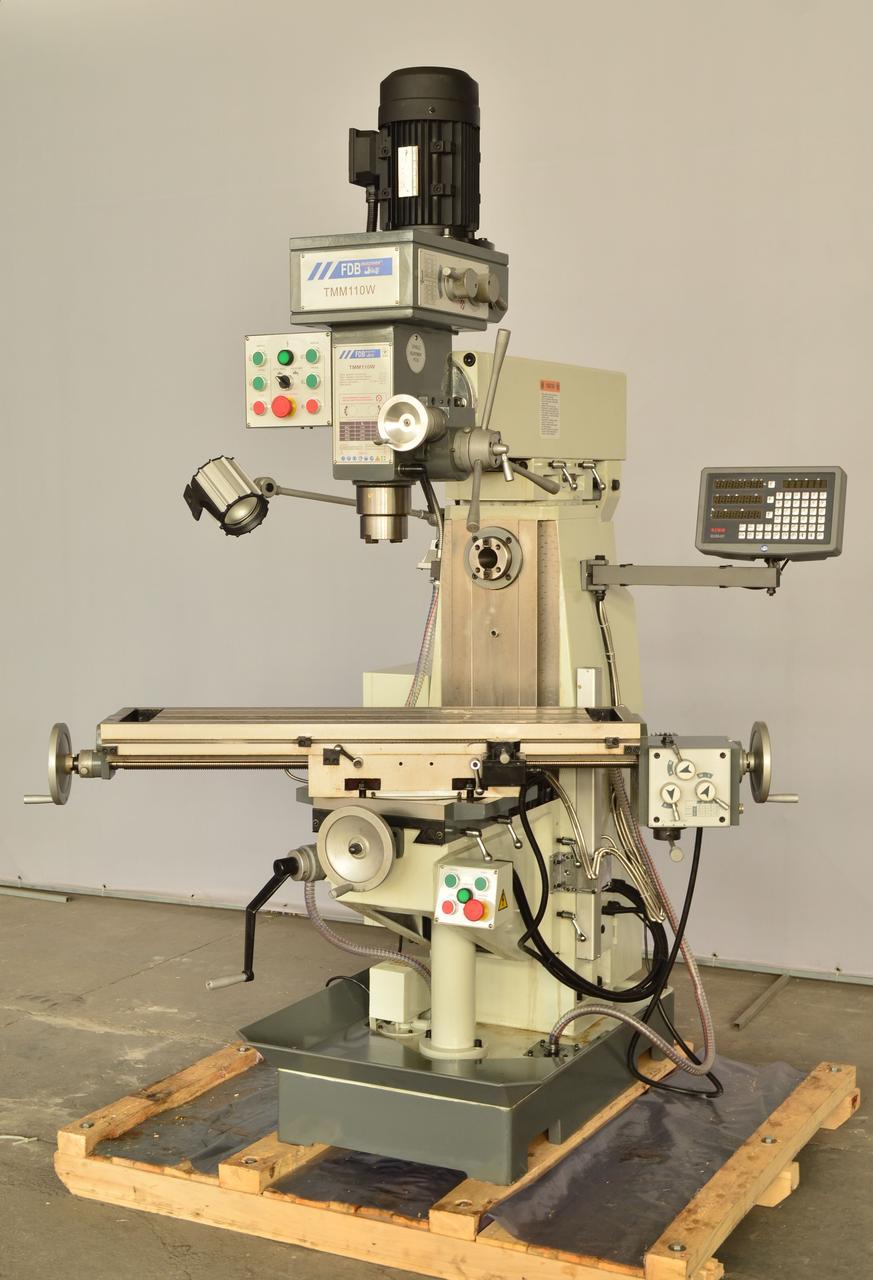

Універсальний фрезерний верстат FDB Maschinen TMM110W з поворотним столом
353 000 ₴
- В наявності
- Код: 827200
- +380 (67) 618-02-56ЗАТОЧУВАННЯ інструменту, viber
- +380 (99) 550-67-20Відділ продажу інструменту
- +380 (67) 614-04-56Верстати для корпусних меблів
- +380 (96) 491-68-40Відділ продажу інструменту
Универсальный фрезерный станок FDB Maschinen TMM110W с поворотным столом предназначен для выполнения различных фрезерных работ, а также сверления и нарезания резьбы. Модель TMM110W представляет собой лёгкий универсальный станок, который оснащен двумя шпиндельными блоками: горизонтальным и вертикальным; позволяет фрезеровать различные плоскости, покатости, впадины, шлицы и др. Аппарат характеризуется высокой надежностью, продолжительным периодом эксплуатации и высокой точностью обработки.
Особенности универсально-фрезерного станка FDB Maschinen TMM110W:
• Агрегат оснащен вертикально-фрезерной и горизонтальной головкой, благодаря чему является многофункциональным универсально-фрезерным оборудованием.
• Рабочий стол поворачивается в горизонтальной плоскости на ± 35 градусов.
• Устройство цифровой индикации (УЦИ) в базовой комплектации.
• Жесткая массивная конструкция из высококачественного чугуна, цельная прямоугольная направляющая оси Z, массивный прецизионный стол.
• Высокая точность обработки достигается посредством применения конических роликовых подшипников (биение пиноли не превышает 0,001 мм).
• Направляющие типа “ласточкин хвост” по всем осям.
• Система защиты двигателя, реверсивный переключатель вращения, кнопка аварийной остановки, система подачи СОЖ и центральная система смазки направляющих.
• Удобная, эргономичная панель управления.
• Главный выключатель, кнопка аварийной остановки станка в стандартной комплектации.
Технические характеристики:
| Модель | TMM110W |
| Максимальный диаметр сверления (сталь), мм | 30 |
| Максимальный диаметр торцевого (дискового) фрезерования, мм | 100 |
| Максимальный диаметр вертикального фрезерования, мм | 25 |
| Диапазон скоростей вращения вертикального шпинделя, об/мин | 115-1730 |
| Количество скоростей вращения вертикального шпинделя | 8 |
| Диапазон скоростей вращения горизонтального шпинделя, об/мин | 60-1350 |
| Количество скоростей вращения горизонтального шпинделя | 9 |
| Напряжение электродвигателей вертикального и горизонтального шпинделей, В | 380 |
| Мощность электродвигателя привода вертикального шпинделя, кВт | 1,5 |
| Мощность электродвигателя привода горизонтального шпинделя, кВт | 1,5 |
| Ход пиноли вертикального шпинделя, мм | 125 |
| Расстояние «конец вертикального шпинделя-поверхность стола», мм | 60-360 |
| Расстояние «ось вертикального шпинделя-поверхность колоны», мм | 180-650 |
| Конус пиноли вертикального шпинделя | ISO40 |
| Резьба зажимной штанги | M16 |
| Угол наклона фрезерной головы «вправо-влево», градус | ±90 |
| Угол поворота фрезерной головы вокруг оси стойки, градус | ±180 |
| Расстояние «ось горизонтальный шпиндель-поверхность стола», мм | 20-320 |
| Конус горизонтального шпинделя | ISO40 |
| Размер стола (Д*Ш), мм | 1000х240 |
| Поворот стола вокруг оси (мах.), град. | ±35 |
| Продольный ход стола (X), мм | 580 |
| Поперечный ход стола (Y), мм | 230 |
| Вертикальный ход стола (Z), мм | 335 |
| Т-образные пазы, количество / размер (мм) / расстояние (мм) | 3х16х60 |
| Диапазон скорости продольного перемещения фрезерного стола, мм/мин | 32-700 |
| Количество скоростей продольного перемещения фрезерного стола | 8 |
| Диапазон скорости поперечного перемещения фрезерного стола, мм/мин | -- |
| Количество скоростей поперечного перемещения фрезерного стола | -- |
| Диапазон скорости вертикального перемещения фрезерного стола, мм/мин | -- |
| Мощность электродвигателя продольного и поперечного перемещения фрезерного стола, кВт | 0,37 |
| Мощность электродвигателя вертикального перемещения фрезерного стола, кВт | -- |
| Максимальная нагрузка на стол, кг | уточн. |
| УЦИ (Устройство Цифровой Индикации) | + |
| СОЖ (Система подачи охлаждающей жидкости) | + |
| Подсветка рабочей зоны | + |
| Вес станка нетто, кг | 850 |
| Габаритные размеры станка (Д*Ш*В), мм | 1340х1140х2245 |
| Основні | |
|---|---|
| Виробник | FDB Maschinen |
| Стан | Новий |
| Додатковий сервіс | Навчання |
| Тип верстата | Фрезерний верстат по металу |
| Додаткові параметри | |
| Тип системи ЧПУ верстата | універсальна |
